起源の場所:
中国
ブランド名:
HWASHI
証明:
CE
モデル番号:
WL-SQ-160Kx4

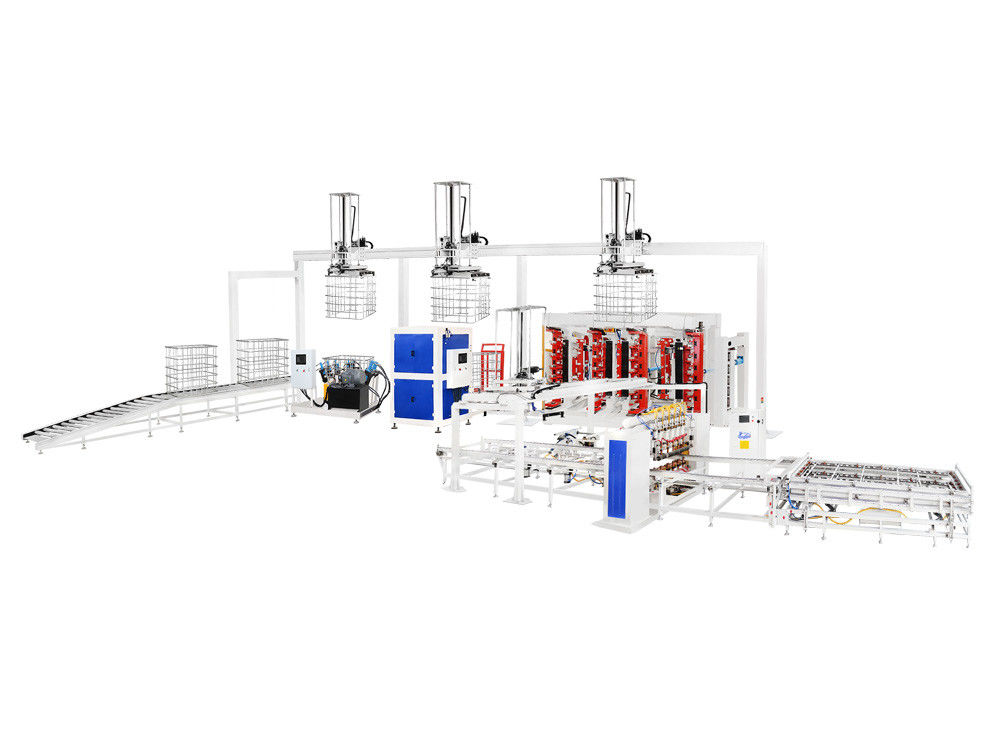

HWASHI 1000L IBC トートケージ 溶接ライン IBCケージフレーム生産ライン
IBCケージフレームの生産ラインは,意図的に1000リットルのIBCケージフレームの自動製造のために設計されています.この包括的な生産ラインには,最先端の機械が含まれています.自動管造機を含むフレーム自動溶接機 曲げ機 固定機 打孔機 IBC内部タンク 自動バルブ溶接機 自動漏れ検査機自動組み立てパレティ化システム.
IBCのケージ構造は 細心の注意を払って 鋼鉄管から作られていて 縦横20本の丸い棒からできていて 直径18ミリメートル,5本の水平棒1つのP型水平棒製造プロセスは,パイプを平らな管状の網状に溶接し,その後四角形の枠に形づくります.枠の縁はしっかりとロックされます.そして穴は,ベースフレームに固定するために底管にパンチされています生産ラインでは 5~8人の作業員が 作業を完了します
操作順序は次のとおりです
チューブ加工:
管の加工は,管の磨き機を使用して管を溶接し,必要な長さに切る.その後,長い管を圧縮し,形作る,短い管を圧縮し,形作る,ベースチューブ圧縮と曲げ.
長管造形機 長いチューブ形成機械のサンプル
ショートチューブ・フォーム・マシン ショートチューブ形成機械のサンプル
カエージフレーム処理:
檻の枠の加工段階は,網状の枠の溶接,曲げ,固定,パンチ,卸荷,
パレットフレームの溶接,パレットフレームの卸荷,ベースパネルの積載,ケージとパレットフレームの手動螺栓固定.
| 6頭IBCフレーム自動溶接機 溶接電源は,MF DC電源の4セットで設計されています. それは一度に6スポット溶接を行うことができます. ダブル層フィクチャーフィッダー.材料で別の固定装置を積もることができます. |
平面チューブメッシュと堅固な溶接品質 溶接機は,チューブを平面網状に溶接します. 堅牢で強い溶接品質です. 溶接プロセスを完了するのに約60秒かかります. |

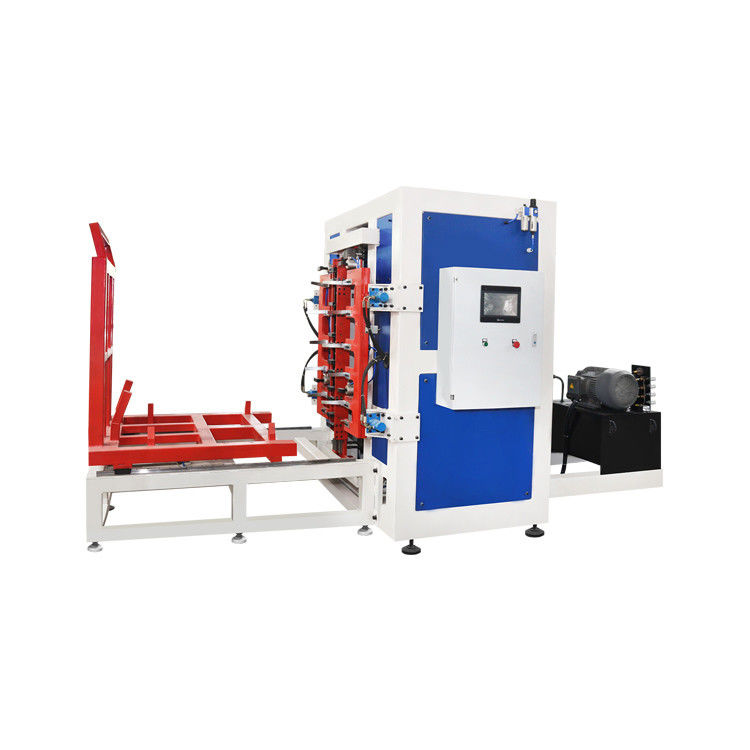

| 垂直のダブルステーション IBCフレーム曲げ機 IBCケージフレームのダブルステーションの曲がり機は,高度な曲がり精度,安定した動作,高効率を確保するために全体として処理されています. |
平面網を四角形に折りたたむ 折りたたみ機械は,平面の網を四角の枠に折りたたむ.折りたたみプロセスを完了するのに約20〜25秒かかります.
|
| IBCケージフレームロック機 IBCケージフレームロック機は,高度な挿入精度,大きなロック速度,安定した効率的な動作で,全体として処理されています. |
鍵 の 効率 と 品質
|
| IBCケージフレームの穴を掘り出し,パンチする機械 IBCケージフレームの穴を作るパンシングマシンがフレームの穴を形成するために使用されるので,完全なフレームがベースフレームに固定できます. |
穴 を 作る 効率 と 品質 穴を掘り,パンチする機械は,水力力を使っています. 完全なプロセスを完了するのに約25-30秒かかります. |
| IBCケージベースフレームの溶接機 ベースフレームの溶接機械の設計は,ベースフレームの溶接を完了するために水平構造と7つの溶接頭を採用しています.操作者は製品をロードと卸すだけです.機械は自動的に溶接を行う. |
ベースフレームの最終製品 ベースフレームの溶接機械の自動ロードと卸荷装置をあなたの要求に応じて追加することができます. 溶接効率は約15-20秒/pcです. |
IBC トート検知ライン:
コンテナとケージの組み立てにはコンテナ輸送,バルブ溶接,
漏洩試験,容器とケージの組み立て,手動で引く棒の設置,そしてIBCトークの最終的な積み重ね.
生産ラインの効率は"ケージあたり50~125秒です
IBC タンク漏れ検査機振動検査機
特定のニーズに合わせたカスタマイズされたソリューションのために,製品図と生産能力の要件を提示してください.丸いチューブフレームまたは四角いチューブフレームを好むかどうか24時間以内に 必要な機械の数を計算します詳細な製品技術的なソリューションとオートを提供することを約束します.
私たちの尊敬される生産ラインは,世界的に認められ,インド,ロシア,トルコ,ブラジル,チリなど国々に成功の輸出を得ています.追加情報が必要か 特定の質問がある場合は製造目標を達成するために喜んでお手伝いします. 製造の目標を達成するために,
