起源の場所:
中国
ブランド名:
HWASHI
証明:
CE/CCC/ISO
モデル番号:
WL-LM-75K

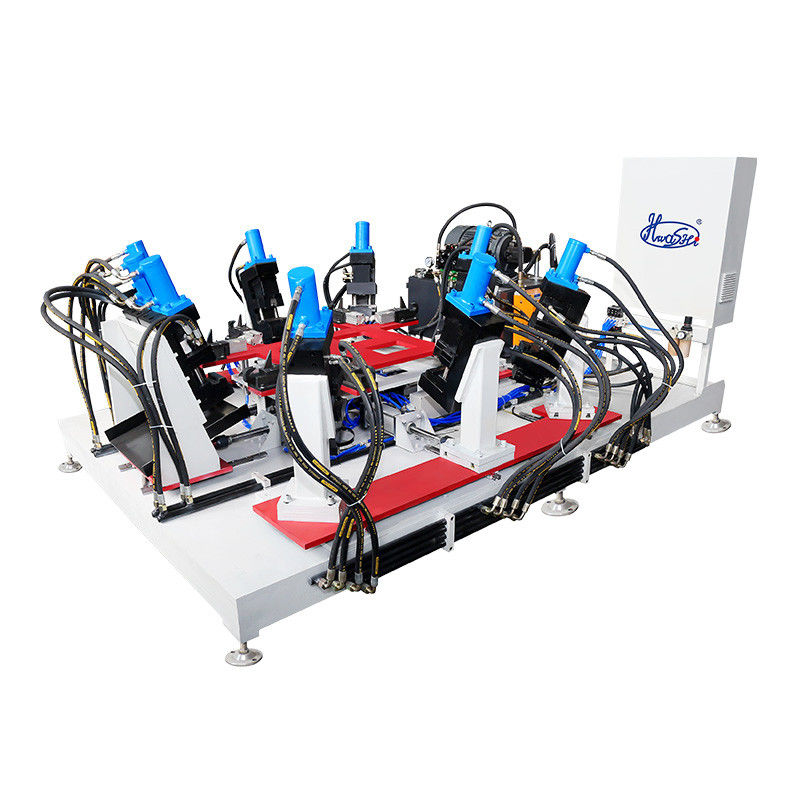

HWASHI IBCケージフレームの穴を作ると,フレームの穴を形成するために使用されたパンシングマシン
HWASHI IBCケージフレームの穴を造り,フレームの穴を形成するために使用されるパンシングマシンの説明
HWASHI IBCケージフレームロックマシン 管のフレームの端をロックするのに適しています 機械フレームは高精度で安定して効率的な動作で全体として処理されています.
1機械は,高度な自動化により,人間と機械のインターフェイス+PLCプログラミング制御モードで制御されます.
2ポンシング用の異なるパイプのニーズを満たすことができます そして模具は簡単に変更できます.
3サーボ液圧システムは,迅速な応答,小さな慣性,高精度という特徴を持っています.
4機器の各部品の高度なモジュラライゼーションで,顧客の要求に応じて自動化の度合いを向上させるように設定できます.
IBCタンクケージフレーム生産ラインマシン
この自動生産ラインは主にIBCケージフレームの製造に使用されています.それはケージフレームの自動溶接,メッシュ卸荷機械腕,メッシュターンオーバー構造から構成されています.フレームを折りたたむ機械自動生産ライン 移動機械の腕 完全なラインには3~4人の人が必要ですフレームの溶接マシンに材料のロードを行う必要がありますラインの終わりに卸荷を行う.また,我々は自動ベースフレームの溶接マシンと自動卸荷機械の腕をベースフレームに配備することができます.
|
|
| 6頭IBCフレーム自動溶接機 溶接電源は,MF DC電源の4セットで設計されています. それは一度に6スポット溶接を行うことができます. ダブル層フィクチャーフィッダー.材料で別の固定装置を積もることができます. |
平面チューブメッシュと堅固な溶接品質 溶接機は,チューブを平面網状に溶接します. 堅牢で強い溶接品質です. 溶接プロセスを完了するのに約60秒かかります. |
|
|
| 垂直のダブルステーション IBCフレーム曲げ機 IBCケージフレームのダブルステーションの曲がり機は,高度な曲がり精度,安定した動作,高効率を確保するために全体として処理されています. |
平面網を四角形に折りたたむ
折りたたみ機械は,平面の網を四角の枠に折りたたむ.折りたたみプロセスを完了するのに約20〜25秒かかります. |
|
|
| IBCケージフレームロック機 IBCケージフレームロック機は,高度な挿入精度,大きなロック速度,安定した効率的な動作で,全体として処理されています. |
鍵 の 効率 と 品質 鍵付け機は,液圧力を使って管枠の端をロックします. 鍵付けプロセスは約25-30秒かかります. |
|
|
| IBCケージベースフレームの溶接機 ベースフレームの溶接機械の設計は,ベースフレームの溶接を完了するために水平構造と7つの溶接頭を採用しています.操作者は製品をロードと卸すだけです.機械は自動的に溶接を行う. |
ベースフレームの最終製品 ベースフレームの溶接機械の自動ロードと卸荷装置をあなたの要求に応じて追加することができます. 溶接効率は約15-20秒/pcです. |
HWASHI IBCケージフレームの技術パラメータ フレームの穴を形成するために使用される穴を作るとパンシングマシン
| はい | ポイント | パラメーター |
| 1 | マックス 作業サイズ | 1200x1000mm (許容数±5mm) |
| 2 |
パンチング形 |
(カスタマイズ) |
| 3 | 積載方法 | マニュアルか自動か |
| 4 | パンシング 効率性 | 15-25s/p |
| 5 | パンチングフォース |
水力+気力 |
IBCケージフレーム自動生産ラインの実行プロセス
フレームの溶接 折りたたみ ロック 穴を打つ 卸し ベースフレームの溶接 ベースフレームの加載 ベースフレームと外フレームの手動スクリュー
