起源の場所:
中国
ブランド名:
Hwashi
証明:
CE,CCC,ISO
モデル番号:
WL-FS

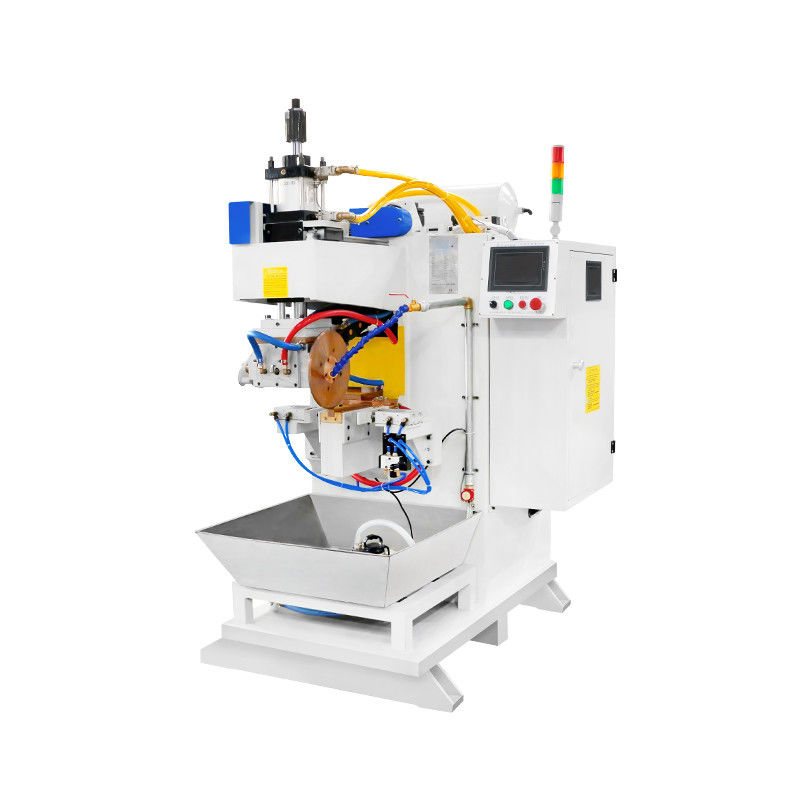

HWASHI CNC X,Y 軸 四角タンクカバーシーム溶接機 四角タンクカバーのための自動シーム溶接機
縫合溶接機械の説明
CNC X,Y 軸 スクエアタンクカバーシーム溶接機は,シーム溶接原理を利用して,円の溶接車輪でスポット溶接電極を交換します.溶接製品の位置の座標データのようなデータを入力する限り溶接回路は,自動で,事前に設定された手順内で溶接製品を完了します.労働者は,特定の場所に作業部位を置くだけで,その後,溶接を終了するときにそれを取り除く必要があります.
溶接のAC電源と下電極の大きなフラットプラットフォームを採用します. 前設定プログラムの下で動作するためにX軸とY軸を駆動するためにサーボモーターを使用します.最大で16セットの溶接モデルを収納できる溶接シームの保存位置に応じて,溶接製品はX方向に沿って水平に移動し,移動面積は500mmを超えないべきである.溶接電極は,Y方向に沿って垂直に移動するように設計され,移動エリアは300mmを超えてはならない.
500×300mmの範囲内でタンクを溶接するのに適しています.溶接材料の厚さは0.5-1.5mmです.
総溶接厚さは1〜3mmです
縫い接接機の溶接方法
標準化溶接電極を採用する.特殊な電極模具と溶接方法も製品仕様に応じてカスタマイズすることができます.
シーム 溶接 機械 の 特徴
1スコット・ウェルディングのシリンダ式電極をローラー電極に置き換える.

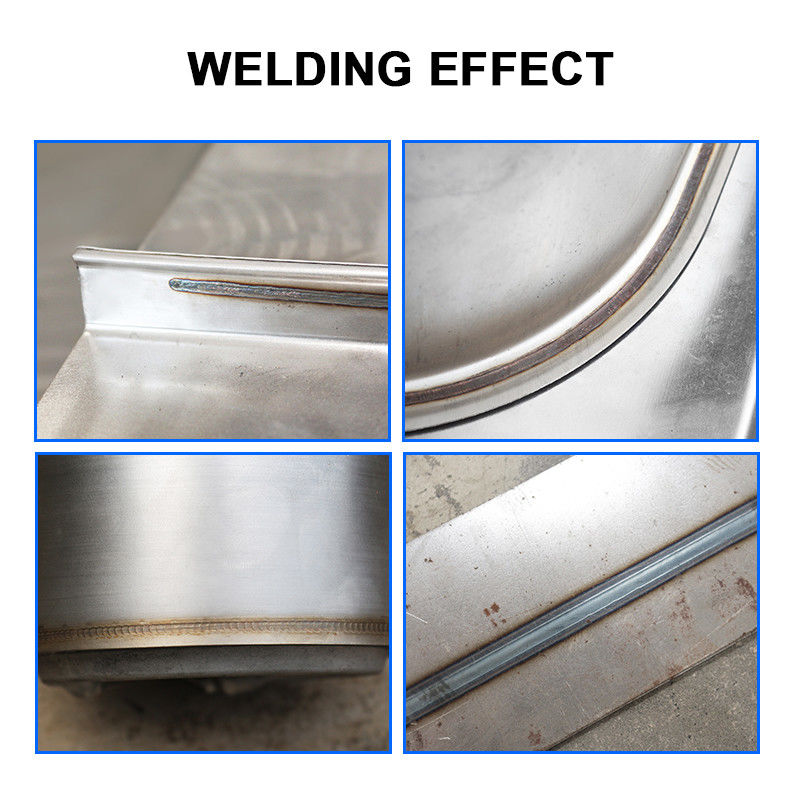

2溶接効果を達成するために互いに重なり合う溶接ナグレットを生成します.
3ACパルス電流または振幅調節電流が採用されますが,3 (単相) 調節,中周波数および高周波DCも利用できます.
4溶融コアが重複する様式により,ロールスポット溶接と気密シーム溶接に分けられる.
5スポット・ウェルディングの形作過程には,3つの段階があります:圧縮,加熱融合,スポット・ウェルディングのような冷却結晶化.
67. トランスフォーマーと溶接ホールは,強制冷却水循環システムを採用する.高い負荷耐久性があり,連続で安定した溶接を実現する.
仕様縫い接し機械の
|
モデル |
WL-FS-75K |
WL-FS-100 |
WL-FS-125 |
WL-FS-160 |
WL-FS-200 |
WL-FS-250 |
|
定数容量 KVA |
75 |
100 |
125 |
160 |
200 |
250 |
|
電圧 V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
|
デューティ・サイクルの割合% |
50 |
50 |
50 |
50 |
50 |
50 |
|
負荷電圧なし V |
1.08-7. わかった02 |
1.12-738 |
1.26-8 |
1.3-8.5 |
2.2-9.0 |
1.3-9.7 |
|
最大 溶接厚さ mm |
1.2+12 |
1.5+15 |
1.8+18 |
2+2 |
2.5+25 |
2.5+3 |
|
上輪のストローク mm |
20~80 |
20~80 |
30〜100 |
30〜100 |
30〜100 |
30〜100 |
|
溶接速度 m/min |
0.6-4 |
0.5-3 だった2 |
0.5-28 |
0.5-15 |
0.5-12 |
0.5-12 |
|
最大圧 KN |
6.3 |
6.3 |
8.6 |
8.6 |
8.6 |
8.6 |
|
圧縮空気 Mpa |
0.5 |
0.5 |
0.6 |
0.6 |
0.6 |
0.6 |
|
冷却用水の消費量 L/h |
820 |
960 |
1080 |
1080 |
1080 |
1080 |
申請とサンプル縫い接し機械の
私たちはあなたのためにカスタマイズされたサービスを提供することができます. 私たちのエンジニアはあなたとの特定の溶接要件を議論し,あなたのサンプルまたは図面に基づいて適切な技術提案を出します.
縫合溶接機の応用産業

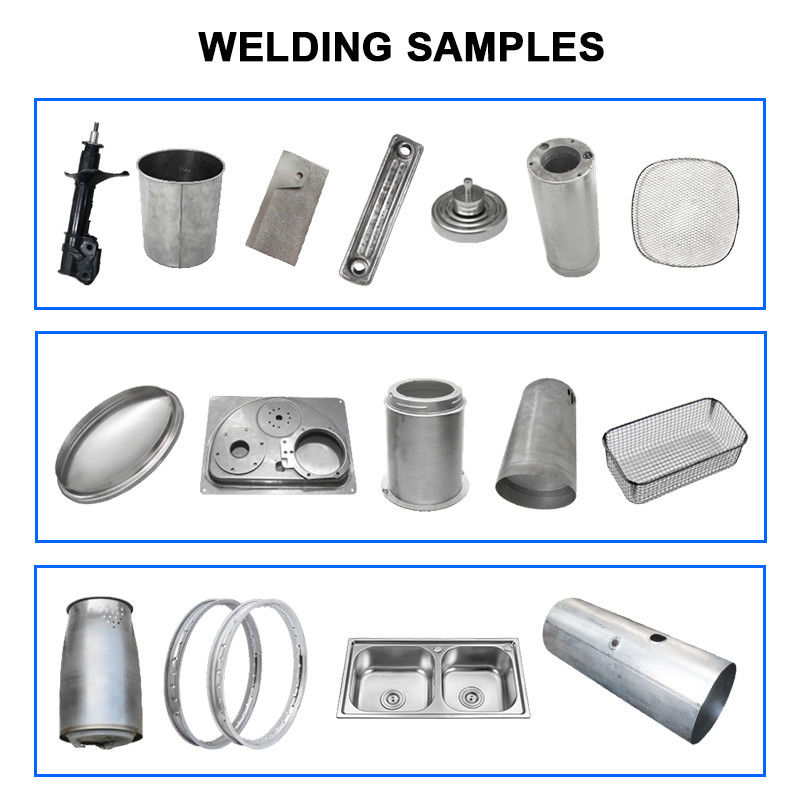

シート,バレルボディ,箱,密封された薄壁容器を異なる材料,例えば炭素鋼,ステンレス鋼,チタン,ニッケルなどの材料で溶接するのに適しています.自動車の燃料タンク用オイルヒーター,電源コンデンサター,シート鉄のバスケット,水ポンプ製造,チーン製造,コペリー産業など
