ワイヤメッシュデッキシェルフ生産のための高速自動ワイヤシェルフ溶接機
製品説明

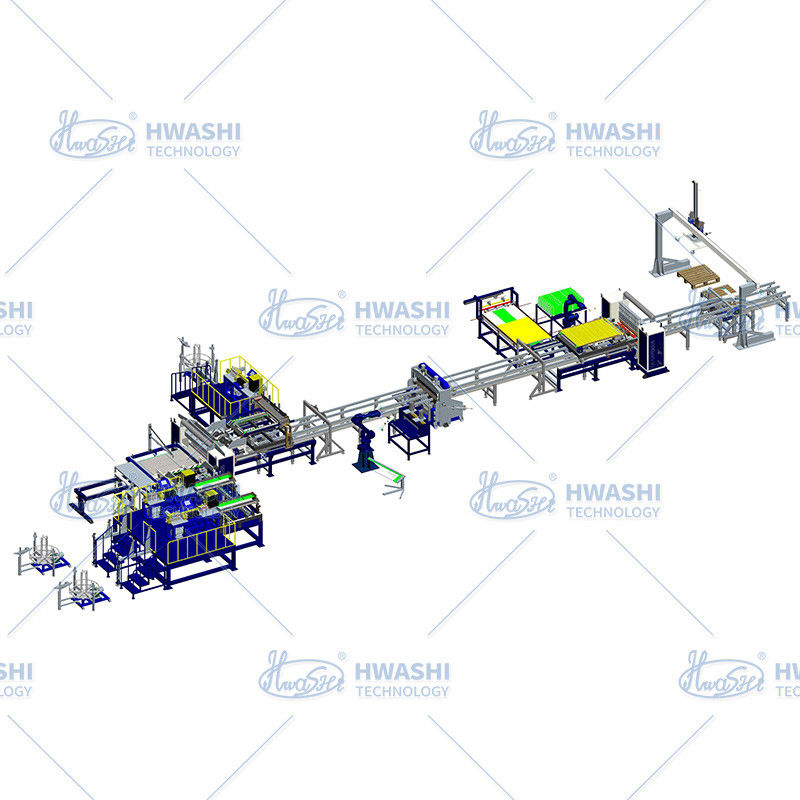

このプロジェクトのために設計された溶接生産ラインは,特にワイヤパレットラックデッキの急速な生産のために設計されています.ワイヤ網と硬化剤の完全自動生産を可能にします自動線切断,給餌,溶接,曲がり,回転,エッジトリミング,硬化器の自動給餌,溶接,そして完成品の積み重ねを達成します.線路の設計全体に 2人の操作者が必要です生産コストを削減し,手作業に関連した質の不安定性と低効率の問題に対処するのに役立ちます.生産効率と自動化レベルが著しく向上.
作業プロセス

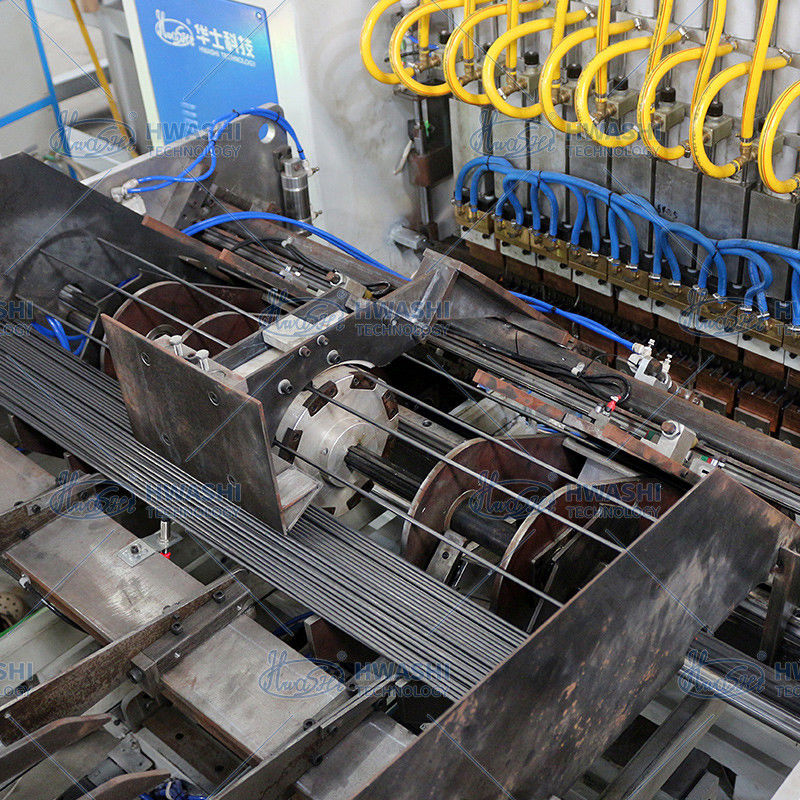

1) 高速のワイヤを直し,切断する機械は,ワイヤのコイルからワイヤを切る,そして,ワイヤーをロード ワイヤーの供給システムに自動ワイヤの充填の横線と線ワイヤ.
2) 交差線と線線の充填システムは,電線を溶接位置に自動的に供給します.
3) 溶接機は自動的に溶接を行う.
4) 溶接後,ロボットは網を拾い出し,線を切る駅に載せ,端を切ります.
5) 切断後,ロボットは回線線に回線し,折りたたみステーションに移動します.
6) 折りたたみ機械は網の片側を折りたたむ.
7) 回転装置は網を回し,折りたたみ機械は網の別の側を折りたたむ.
8) ワイヤ・メッシュは,硬化剤 (サポートバー) の溶接位置に移動します.
9) 機械の腕は硬化器を負荷し,溶接位置に自動的に固定します.
10) 溶接機は図面に従って硬化剤を溶接する.
11) 溶接後,解卸機械腕は自動で完成品を転がして積み上げます.
テクニカルデータ
| ポイント | データ |
| 電気 | 三相四線 380V±10% |
| 電源ケーブル | 120mm2,400A |
| 制御方法 | PLC |
| 効果的な溶接幅 | 1200mm |
| 効果的溶接長 | 1200mm |
| 自動移動速度 | 200〜500mm/s調整可能 |
| オートマティックワイヤー充填範囲 |
線線: 400-1200mm,線直径: 2-6mm 横線: 400-1200mm,線直径: 2-6mm |
| オートマティック・ワイヤー・フィール・システム番号 | 2セット |
| 機械の寸法 | 35000mm×8000mm |
| 空気圧 | 0.6MPa |
| 冷却水 | 15~25°C |

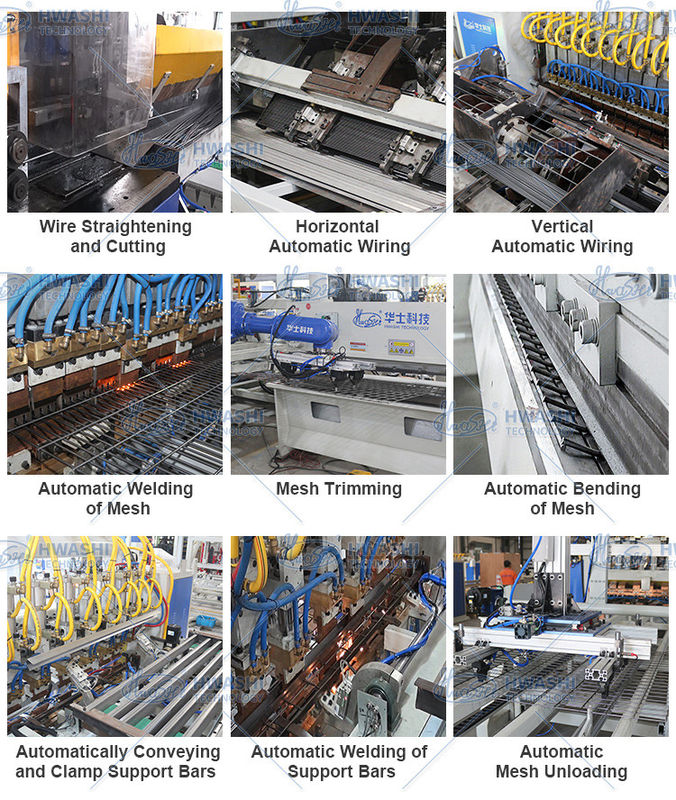

機械の詳細:
|
高速ワイヤ切断機 |
自動配線システム |
|
線線自動充填システム |
横線自動充填システム |
|
自動回線網の溶接機 |
オートマティックワイヤ網移動車 |
| ロボットとワイヤートリミングマシン |
ワイヤ網を折りたたむ機械 |
|
硬化剤 負荷システム |
硬化溶接システム |
|
自動卸荷とスタッキング |
完成品 |
