Name: IBCケージフレーム溶接機、6点同時溶接、MF DC電源4セット、50秒/個の効率
Brand: Guangdong Hwashi Technology inc.
SKU: WLスクエアMF160Kx6
Price: 325,000.00 USD
Availability: InStock

ホーム > 製品 > IBC トートケージ溶接機 >

IBCケージフレーム溶接機、6点同時溶接、MF DC電源4セット、50秒/個の効率

6スポット溶接IBCケージフレーム溶接機

50秒/個効率IBCトートケージ溶接機

4 セット MF DC 電源バルクコンテナ溶接装置

起源の場所:

中国

ブランド名:

Hwashi

証明:

CE/CCC/ISO

モデル番号:

WLスクエアMF160Kx6

送信

引用を要求しなさい

製品詳細

証明:

ISO9001

タイプ:

タンクコンテナ

重さ:

2000kg

水道管の大きさ:

G1 1/4

保証:

12ヶ月

仕様:

CE/CCC

Hsコード:

標準輸出梱包

支払及び船積みの言葉

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

海にふさわしい木製パッケージ

受渡し時間

30 - 60仕事日は後あなたの支払を受け取った

支払条件

交渉

供給の能力

月額50セット

IBCケージフレーム溶接機、50秒/個の効率、4セットのMF DC電源と自動機械アームによるアンローディング

お問い合わせ

ビデオ

Hwashi IBCケージフレーム自動生産機械溶接効率50秒/pc 4セット MF DC電源と自動機械腕卸荷

お問い合わせ

ビデオ

IBCケージフレーム溶接機、6点同時溶接、MF DC電源4セット、50秒/個の効率

お問い合わせ

ビデオ

IBCケージ自動生産機、2000kg重量、24時間365日連続運転、1時間あたり80ケージ

お問い合わせ

送信

+8613380655800

marketing@hwashi.com

今接触

製品の説明

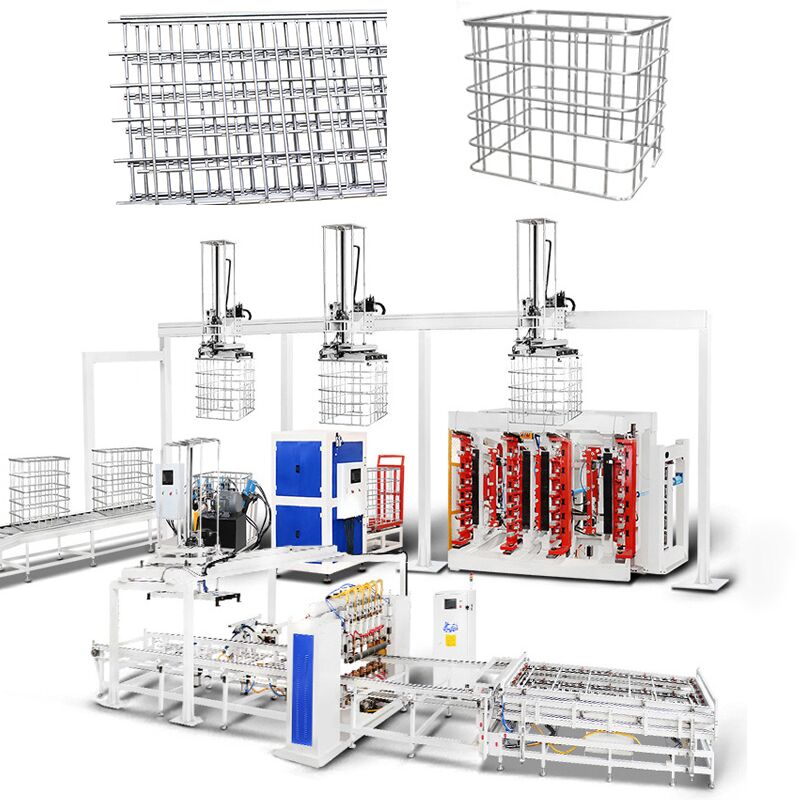

バルクコンテナIBCケージタンクフレーム生産ライン溶接設備機械

自動IBCケージフレーム溶接システム

Hwashi IBCケージフレーム自動溶接機は、高剛性と安定した動作を備えた強化されたガントリー構造を特徴としています。溶接システムは、電力効率と省エネのために、中周波インバータ電源を使用しています。

主な特徴

溶接効率：1個あたり50秒
溶接電源：4セットのMF DC電源
フィーダープラットフォームオプション：単層または二層
アンロードシステムオプション：手動アンロードまたは自動機械アームアンロード

生産能力：1個あたり50秒

メインフレーム溶接システム

4セットのMFトランスが6つの溶接電極を制御し、最適な溶接品質を保証します。両側のピアノ型溶接スタイルは溶接プロセスを加速し、各金属グリッドメッシュを約1分で完了します。

上部と下部のエアシリンダー設計により、平らな溶接位置が保証され、ネジ設計の溶接電極により耐久性が向上しています。

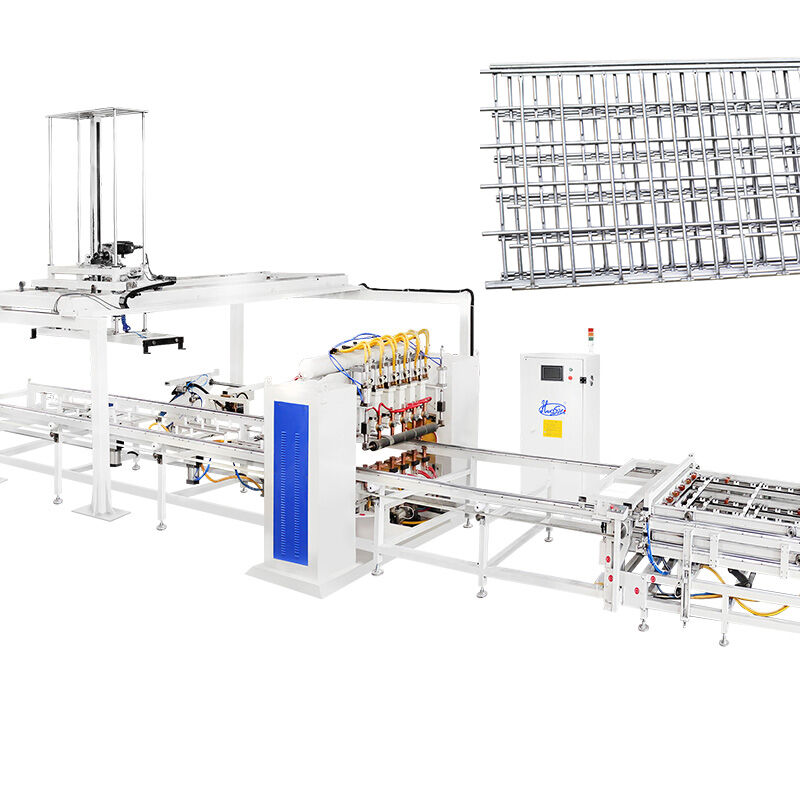

6ヘッドIBCフレーム自動溶接機

4セットのMF DC電源を搭載し、この機械は6つのスポット溶接を同時に実行します。二層フィクスチャフィーダーにより、別のフィクスチャが溶接を受けている間に材料をロードできます。

フラットチューブメッシュと確かな溶接品質

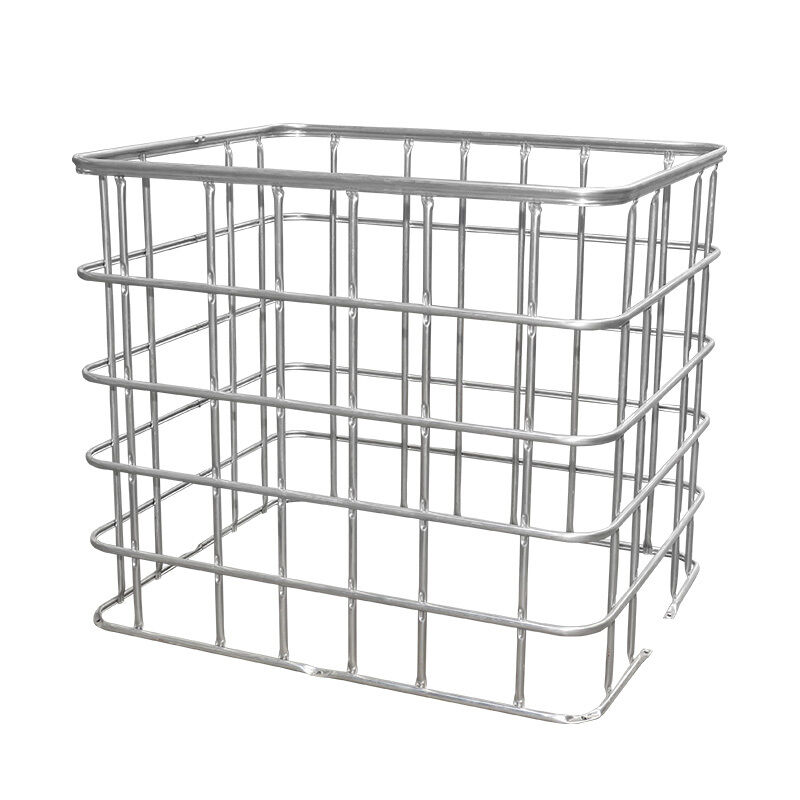

この機械は、チューブを強くて信頼性の高い溶接品質のフラットメッシュタイプに溶接します。完全な溶接プロセスには約60秒かかります。

垂直ダブルステーションIBCフレーム曲げ機

この曲げ機は、統合された処理を通じて、高精度、安定した動作、および効率を保証します。

曲げプロセス

フラットメッシュを20〜25秒で正方形のフレーム形状に変換します。

曲げビームの特徴

CNC処理された曲げビームは、正確な曲げ角度を保証します
各金型は、曲げ範囲を広げるために3mmずつ上下に調整可能
120度の金型設計により、滑らかな曲げ角度が作成されます

曲げフレーム構造

長方形の機械フレームと、より厚いスチールコラムとドア型のカバーパネルにより、確実で安定した動作が実現します。

油圧ステーション

(1200±5mm)×(1000±5mm)の寸法のパレットタンクメッシュを長方形のフレームに曲げるように設計されています。

IBCケージフレームロッキングマシン

統合された処理により、高い挿入精度、強力なロック堅牢性、安定した効率的な動作が実現します。

ロッキング効率と品質

チューブフレーム端部の油圧ロックは25〜30秒で完了します。

調整可能なクリンチアーム

さまざまなIBC金属ケージ設計に対応するより広い作業範囲
油圧および空気圧設計により効率が向上
パイプ側の自動接合

油圧クリンチシステム

油圧クリンチ金型は、金属ケージのひび割れを防ぐために、タイトなクリンチスポットを作成します。

自動送信デバイス

自動金属ケージ送信デバイスにより、スムーズで効率的な自動ケージ生産が保証されます。

IBCケージフレーム穴あけおよびパンチングマシン

ベースフレームにしっかりと取り付けるためのフレームに穴を作成します。

穴あけ効率と品質

油圧パンチングプロセスは25〜30秒で完了します。

機械コンポーネント

プレス金型付きプレスヘッド
油圧ステーション
パンチングヘッド位置決めパネル

左右、前後調整可能な位置決めパネルにより、より広いパンチング位置範囲が提供されます。

IBCケージベースフレーム溶接機

7つの溶接ヘッドを備えた水平構造により、ベースフレームの完全な溶接が可能です。オペレーターはロード/アンロードのみを行い、機械は自動溶接を実行します。

製品の特徴

ベースフレームの完成のための7つの溶接ヘッドを備えた水平構造
自動溶接パレットアンロード
3セットのMF DC 250KVA電源
コストを削減しながら、製品品質と生産率を向上
手作業による不安定な溶接品質を排除

製品名	IBCフレーム生産ライン	スタイル	シングルロー/ダブルロー
最大溶接幅	1200mm	最大溶接長	4250mm
ブランド	Hwashi	色	青/黄/カスタム
装備電力	350kVA/400kVA	製品の場所	浙江省、中国
電圧	3p 380V	材料	亜鉛メッキパイプ
パイプの厚さ	1〜2mm	デューティサイクル	20%
パイプの直径	14〜20mm	周波数	50HZ/60HZ
パイプのロード方法	手動/2人の労働者	ケーブルサイズ	≥70mm3
作業能力	350〜450（480〜550）個/8時間	エアパイプサイズ	G1
労働需要	2〜3人の労働者	水道管サイズ	G1 1/4

タンク送信システムの機能

別々のブロー成形機とケージワークショップを備えた工場に適しています
人間の介入なしに、テストタンクをケージワークショップにコンベア輸送
タンク送信システム
IBC曲げ、クリンチ、パンチケージ配置エリア
溶接パレット在庫エリア
自動パレット組み立てパス
パレット溶接
回転ケージとパレット組み立てエリア
安全な通路
パレットプレート在庫エリア/自動供給
