Name: Hwashi IBCケージフレーム自動生産機械 溶接効率50秒/pc 4セット MF DC電源と自動機械腕卸荷
Brand: Guangdong Hwashi Technology inc.
SKU: WLスクエアMF160Kx6
Price: 325,000.00 USD
Availability: InStock

ホーム > 製品 > IBC トートケージ溶接機 >

Hwashi IBCケージフレーム自動生産機械溶接効率50秒/pc 4セット MF DC電源と自動機械腕卸荷

50sec/pc 溶接効率 IBCケージフレーム自動生産機械

4 セット MF DC 電源 IBC トートケージ溶接機

オートマティック・メカニカル・アーム・アンロード IBCケージ・フレーム・プロダクション・ライン

起源の場所:

中国

ブランド名:

Hwashi

証明:

CE/CCC/ISO

モデル番号:

WLスクエアMF160Kx6

送信

引用を要求しなさい

製品詳細

証明:

ISO9001

タイプ:

タンクコンテナ

重さ:

2000kg

水道管の大きさ:

G1 1/4

保証:

12ヶ月

仕様:

CE/CCC

Hsコード:

標準輸出梱包

支払及び船積みの言葉

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

海にふさわしい木製パッケージ

受渡し時間

30 - 60仕事日は後あなたの支払を受け取った

支払条件

交渉

供給の能力

月額50セット

IBCケージフレーム溶接機、50秒/個の効率、4セットのMF DC電源と自動機械アームによるアンローディング

お問い合わせ

ビデオ

Hwashi IBCケージフレーム自動生産機械溶接効率50秒/pc 4セット MF DC電源と自動機械腕卸荷

お問い合わせ

ビデオ

IBCケージフレーム溶接機、6点同時溶接、MF DC電源4セット、50秒/個の効率

お問い合わせ

ビデオ

IBCケージ自動生産機、2000kg重量、24時間365日連続運転、1時間あたり80ケージ

お問い合わせ

送信

+8613380655800

marketing@hwashi.com

今接触

製品の説明

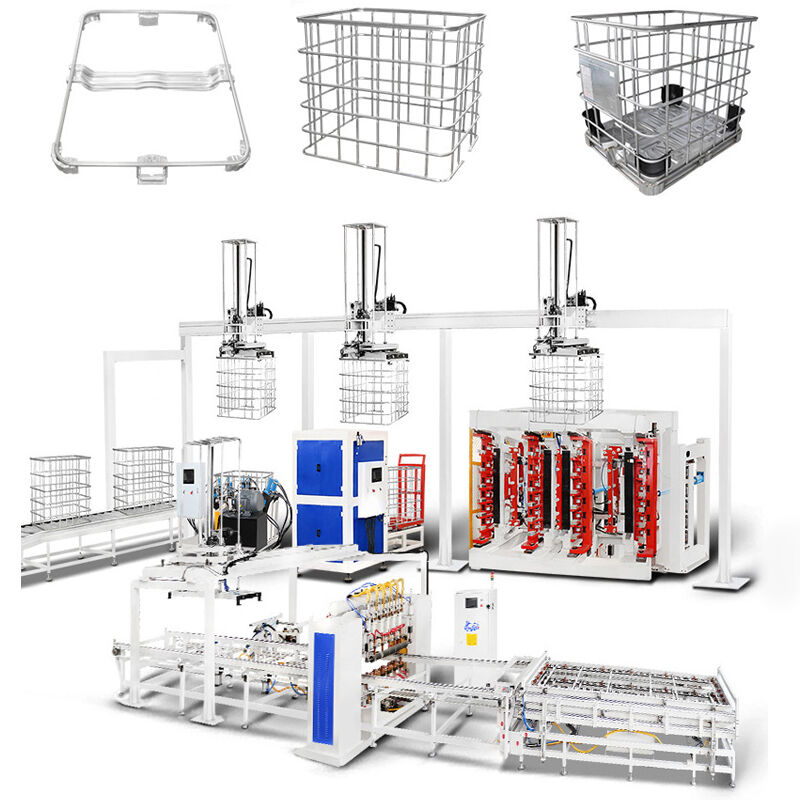

Hwashi IBCケージ自動生産機

Hwashi IBCケージフレーム自動溶接機は、IBCケージフレームの製造用に設計された特殊な生産ラインです。この包括的なシステムには、ケージフレーム自動溶接、メッシュ取り出しロボットアーム、メッシュ反転構造、自動フレーム曲げ機、ロッキングマシン、穴あけ・パンチングマシン、自動生産ライン移動ロボットアームが含まれます。この完全なラインでは、2〜3人のオペレーターが最初に入力し、最後に完成品を取り出すだけで済みます。

主な利点

効率的なエネルギー消費：高度な溶接技術と材料により、高効率のエネルギー消費比率が保証され、環境意識を示し、持続可能な開発をサポートします。

ユーザーフレンドリーなインターフェース：直感的なインターフェースにより、操作が簡素化され、トレーニングコストが削減され、操作効率が向上します。

技術仕様

溶接効率：1個あたり50秒
溶接電源：4セットのMF DC電源
フィーダープラットフォームオプション：単層または二層
取り出しシステムオプション：手動取り出しまたは自動ロボットアーム取り出し

生産能力：1個あたり50秒

メイン溶接フレームシステム

4つのMFトランスが6セットの溶接電極を調整し、各ポイントの最適な溶接品質を保証します。両側のピアノスタイルの溶接技術により、溶接プロセスが大幅に加速され、各金属グリッドメッシュを1分以内に完成させます。

この設計には、平らな溶接位置を保証するための上部および下部エアシリンダーが組み込まれています。溶接電極は、使用ごとに耐久性を高めるためのネジ設計を備えています。

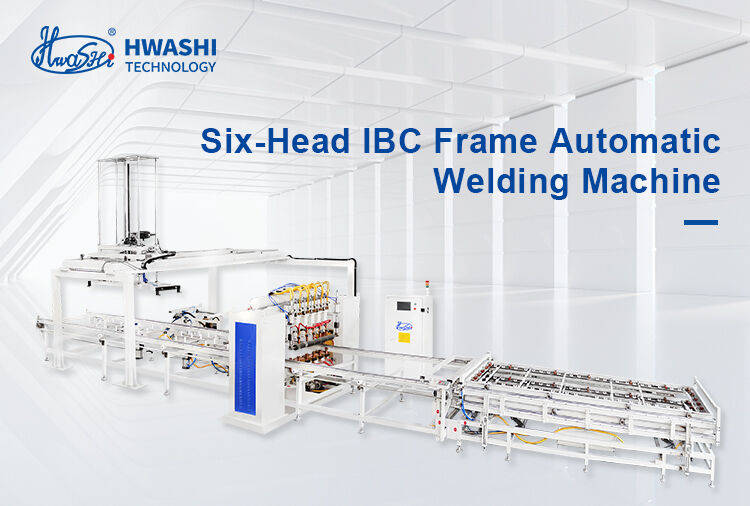

6ヘッドIBCフレーム自動溶接機

溶接電源システムは、4セットの高度なMF DC電源を搭載しており、6つの異なる場所で同時に溶接できます。二層フィクスチャフィーダーは、一方のフィクスチャで材料をロードしながら、他方で溶接を行うことができるため、効率が向上します。

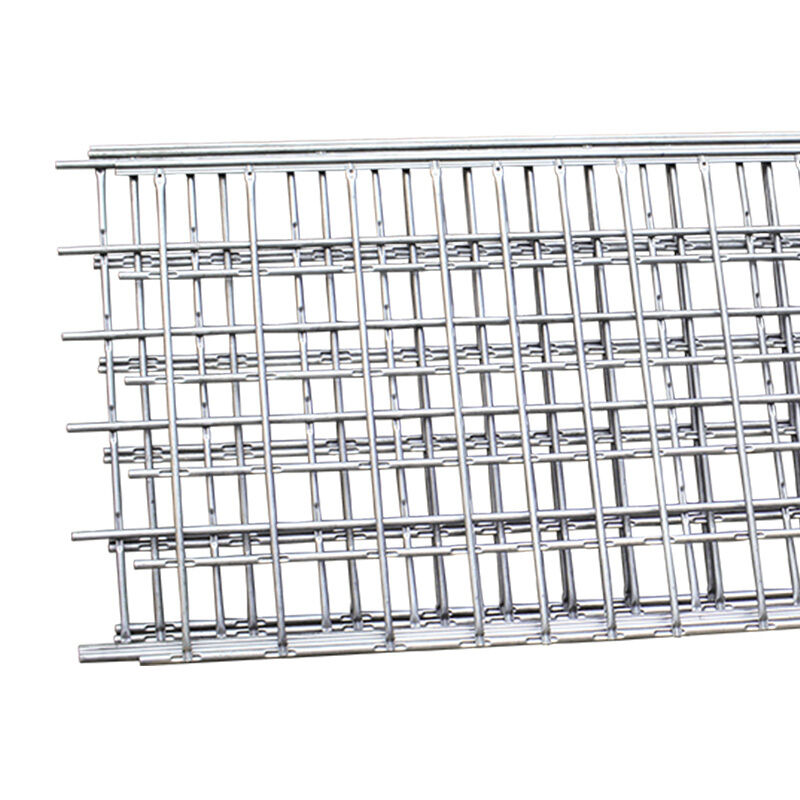

フラットチューブメッシュと堅牢な溶接品質

溶接装置は、チューブを独特のフラットメッシュ構成に変換し、強力で堅牢な溶接を保証します。完全な溶接プロセスには、フラットメッシュあたり約60秒かかります。

垂直ダブルステーションIBCフレーム曲げ機

この包括的な処理機は、安定した操作と優れた効率性を備えた高精度な曲げを保証します。

フラットメッシュを正方形に曲げる

曲げ機は、フラットメッシュを正確な正方形のフレームに巧みに変換し、約20〜25秒で曲げプロセスを完了します。

曲げビームの特徴

CNC処理された曲げビームは、正確な曲げ角度を保証します
曲げビームの各金型は、曲げ範囲を広げるために約3mm上下に調整できます
120度の金型設計により、より滑らかな曲げ角度が実現します

曲げフレーム構造

機械フレームは、頑丈な長方形のデザインで、より厚いスチールコラムとドア型のカバーパネルを備えており、優れた堅牢性と安定性を保証します。

油圧ステーション

パレットタンクメッシュの曲げ用に特別に設計されており、油圧駆動のこのステーションは、(1200±5mm)*(1000±5mm)の正確な寸法で長方形のフレームに成形し、最適な曲げ性能を保証します。

IBCケージフレームロッキングマシン

この結束ユニットは、優れた挿入精度、堅牢なロッキング強度、安定性と効率性のシームレスな融合を提供します。

ロッキング効率と品質

調整可能なクリンチングアーム

さまざまなIBC金属ケージ設計に合わせて調整され、より広い作業範囲に対応
油圧および空気圧設計により、機械効率が向上
パイプ側の自動接合用に設計

油圧クリンチング金型

油圧システムは、パイプにタイトなクリンチングスポットを作成し、金属ケージのひび割れを防ぎます。

油圧ステーション

スムーズで効率的な金属ケージ生産を保証する自動送信デバイスを装備。

IBCケージフレーム穴あけ・パンチングマシン

この機械は、ベースフレームへの確実な固定を可能にするために、フレームに穴を形成します。

穴あけ効率と品質

油圧を使用すると、完全な穴あけおよびパンチングプロセスには約25〜30秒かかります。

機能には以下が含まれます：

プレス金型付きプレスヘッド
油圧ステーション
パンチングヘッド位置決めパネル
より広い位置決め範囲に対応する左右、前後調整可能な位置決めパネル

IBCケージベースフレーム溶接機

この水平構造の機械は、7つの溶接ヘッドでベースフレーム溶接を自動的に完了します。オペレーターは材料をロードするだけで、溶接されたパレットは自動的に取り出されます。

製品の特徴

完全なベースフレーム溶接用の7つの溶接ヘッドを備えた水平構造
溶接されたパレットの自動取り出し
3セットのMF DC 250KVA電源
コストを削減しながら、製品の品質と生産率を向上させます
手作業による不安定な溶接品質の問題を解決します
より高い生産率と自動化レベル

技術仕様表

製品名	IBCフレーム生産ライン	スタイル	シングル列/ダブル列
最大溶接幅	1200mm	最大溶接長	4250mm
ブランド	Hwashi	色	青/黄/カスタム
装備電力	350kVA/400kVA	製品の場所	中国浙江省
電圧	3p 380V	材料	亜鉛メッキパイプ
パイプの厚さ	1〜2mm	デューティサイクル	20%
パイプの直径	14〜20mm	周波数	50HZ/60HZ
パイプのロード方法	手動/2人の労働者	ケーブルサイズ	≥70mm³
作業能力	350〜450（480〜550）個/8時間	エアパイプサイズ	G1
労働需要	2〜3人の労働者	水道管サイズ	G1 1/4

生産ラインレイアウトの特徴

タンク送信システム：別々のブロー成形機とケージワークショップを備えた工場に適しています
テストタンクは、人間の介入なしにコンベアでケージワークショップに輸送されます
IBC曲げ、クリンチング、パンチングケージ配置エリア
溶接パレット在庫エリア
自動パレット組み立てパス
パレット溶接ステーション
回転ケージとパレット組み立てエリア
安全通路設計
自動供給付きパレットプレート在庫エリア
