起源の場所:
中国
ブランド名:
Hwashi
証明:
CE/CCC/ISO
モデル番号:
WLスクエアMF160Kx6

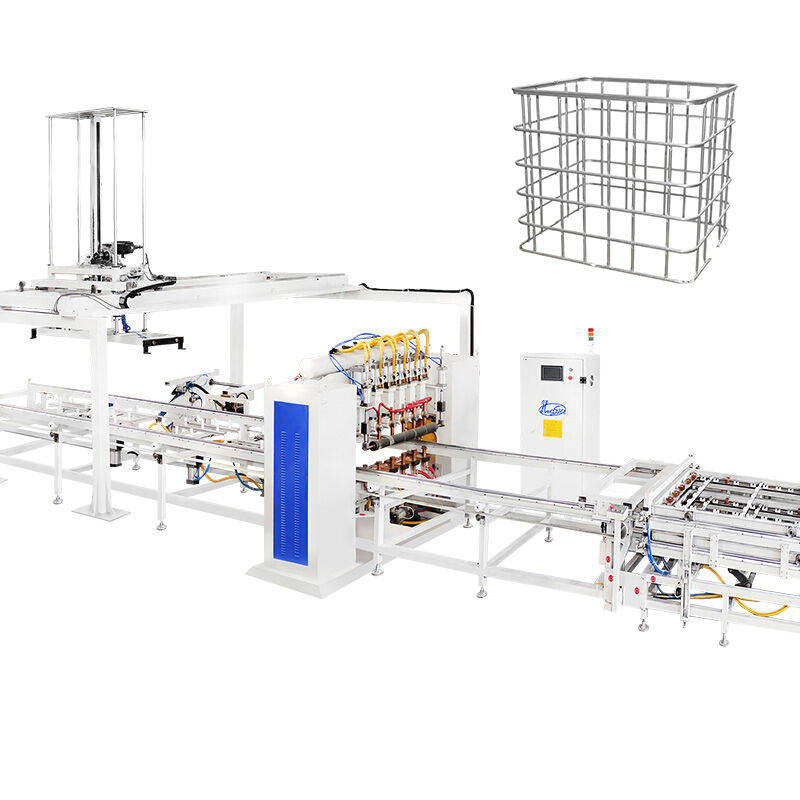

Hwashi IBCケージフレーム自動溶接機は、高剛性と安定した動作を備えた強化ガントリー構造を特徴としています。溶接システムは、電力効率と省エネのために中周波インバータ電源を使用しています。
この機械には、6つの溶接ヘッドと4つの電源システムが装備されています。各溶接点の電流を個別に調整して、信頼性の高い溶接品質を確保できます。
生産能力：1個あたり50秒
4セットのMFトランスが6つの溶接電極を制御し、各溶接スポットの品質を保証します。両側ピアノタイプの溶接スタイルは溶接プロセスを加速し、各金属グリッドメッシュを約1分で完了します。
上部および下部エアシリンダー設計により、平坦な溶接位置が保証されます。ネジ設計の溶接電極は耐久性を向上させます。
6つのスポットを同時に溶接するための4セットのMF DC電源を特徴としています。二層フィクスチャフィーダーにより、溶接作業中の材料のローディングが可能です。
この機械は、チューブを強固で信頼性の高い溶接を備えたフラットメッシュタイプに溶接します。完全な溶接プロセスには約60秒かかります。
高精度な曲げ、安定した動作、最大の効率を確保するために、完全なユニットとして処理されます。
フラットメッシュを20〜25秒で正方形のフレームに変換します。
最大の安定性のために、厚いスチールコラムとドア型のカバーパネルを備えた長方形の機械フレーム。

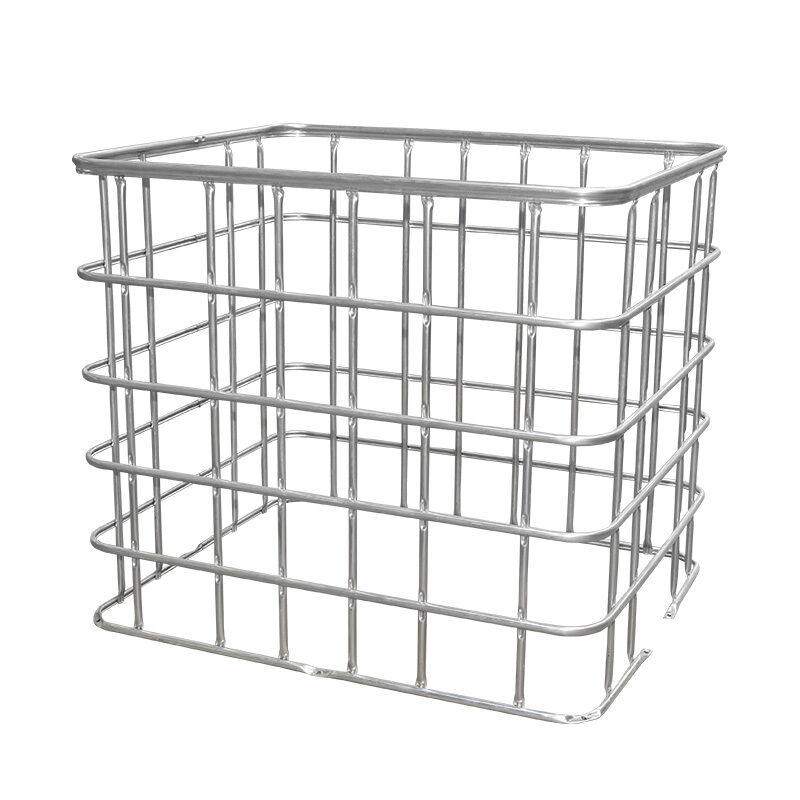

(1200±5mm) * (1000±5mm) の外形寸法を持つ長方形のフレームにパレットタンクメッシュを曲げるように設計されています。
完全なユニット処理により、高い挿入精度、強力なロッキング堅牢性、安定した効率的な動作が保証されます。
チューブフレーム端部の油圧ロッキングは25〜30秒で完了します。
油圧システムは、金属ケージのひび割れを防ぐために、タイトなクリンチングスポットを作成します。

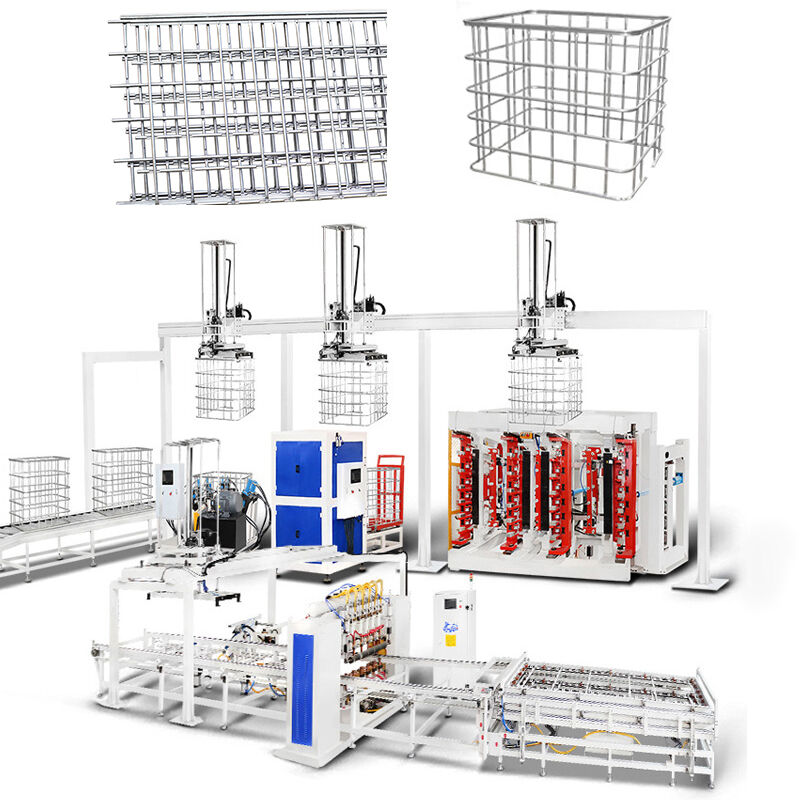

スムーズで効率的な自動ケージ生産のために、自動送信デバイスが利用可能です。
ベースフレームへの確実な取り付けのために、フレームに穴を作成します。
油圧操作により、25〜30秒でプロセスが完了します。
ベースフレームの完全な溶接のための7つの溶接ヘッドを備えた水平構造。オペレーターはローディング/アンローディングのみを処理し、機械は自動溶接を実行します。
| 製品名 | IBCフレーム生産ライン | スタイル | シングル列/ダブル列 |
|---|---|---|---|
| 最大溶接幅 | 1200mm | 最大溶接長 | 4250mm |
| ブランド | Hwashi | 色 | 青/黄/カスタム |
| 装備電力 | 350kVA/400kVA | 製品の場所 | 中国浙江省 |
| 電圧 | 3p 380V | 材質 | 亜鉛メッキパイプ |
| パイプの厚さ | 1〜2mm | デューティサイクル | 20% |
| パイプの直径 | 14〜20mm | 周波数 | 50HZ/60HZ |
| パイプのローディング方法 | 手動/2人 | ケーブルサイズ | ≥70mm³ |
| 作業能力 | 350〜450（480〜550）個/8時間 | エアパイプサイズ | G1 |
| 労働需要 | 2〜3人 | 水道管サイズ | G1 1/4 |
