起源の場所:
CE/CCC/ISO
ブランド名:
HWASHI
証明:
CE/CCC/ISO

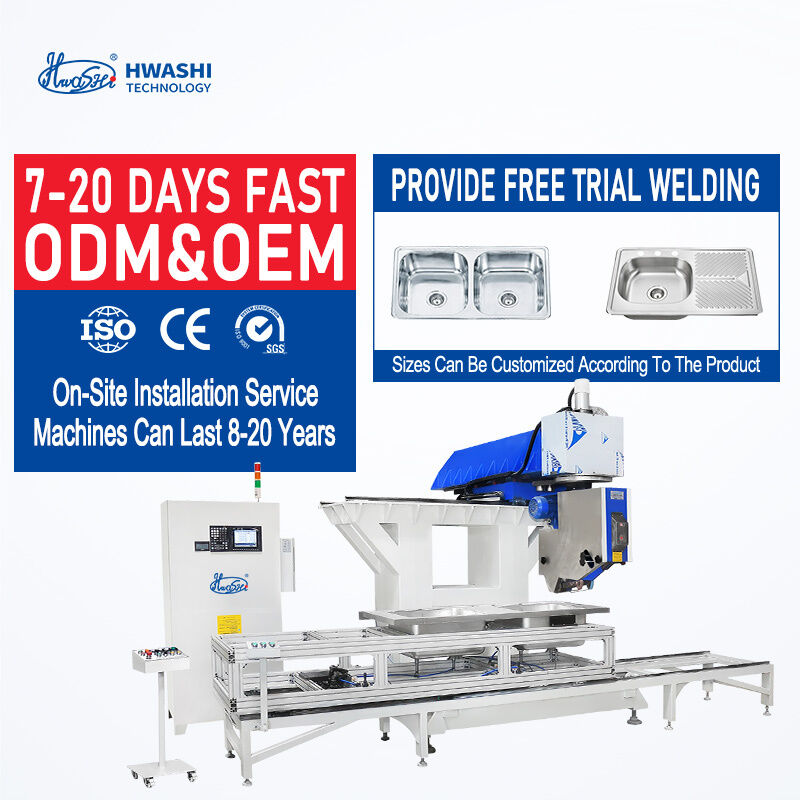

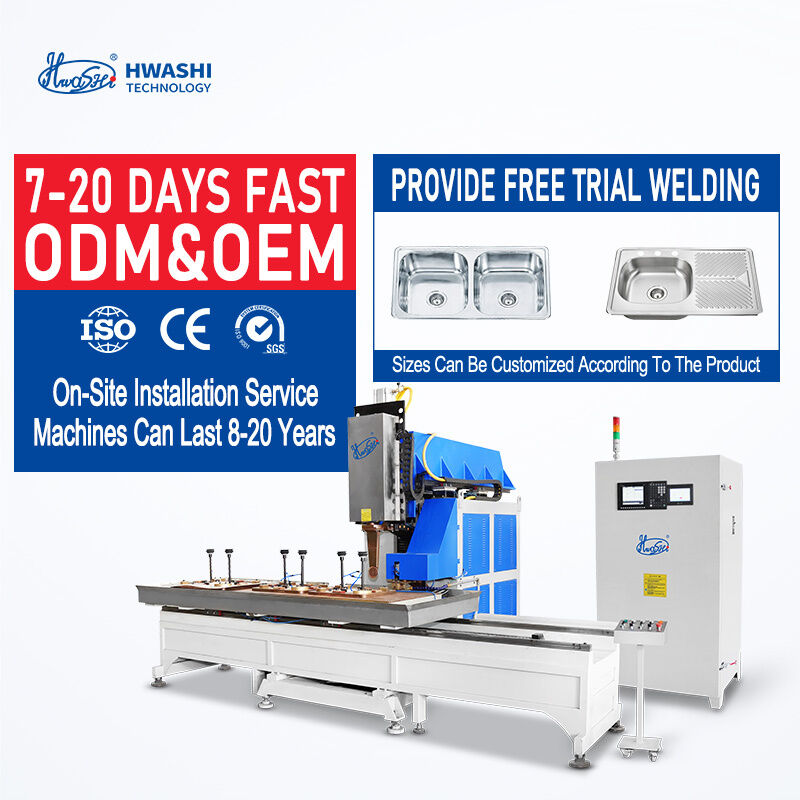

Hwashi ステンレス鋼キッチン用品シンクボウルシーム溶接機は、キッチン用品製造の重要なコンポーネントであるステンレススチールシンクボウルに完璧で高強度の継ぎ目を提供するように設計された特殊な自動ソリューションです。
この機械は、薄ゲージステンレス鋼 (厚さ 0.8 ～ 2 mm) の溶接特有の課題に対処するように設計されており、精密エンジニアリングとインテリジェントな制御を組み合わせて、シームの品質と生産効率を再定義します。
その核となるのは、高周波抵抗溶接 (HFW) とサーボ駆動の溶接ホイール システムを組み合わせた高度なシーム溶接技術です。これにより、シンクボウルの曲線または直線の継ぎ目に沿って均一な熱分布が保証され、滑らかな溶接後の表面仕上げ (Ra ≤ 0.8μm) を備えた気密で漏れのない接合部が形成され、時間のかかる手動の研削や研磨の必要がなくなります。
機械の適応電流制御は、材料の変化 (304/316 ステンレス鋼) と継ぎ目の長さに基づいて溶接パラメータをリアルタイムで調整し、食品グレードの安全基準 (FDA、LFGB) を満たす一貫した溶接強度 (せん断強度 ≥ 300MPa) を保証します。
シンクボウルの形状に合わせて調整されたこの機械は、360°回転機能を備えたカスタマイズ可能なクランプ固定具を備えており、シングルボウルからダブルボウル構成、深いまたは浅いプロファイル、さらには統合された排水溝を備えたシンクまで、さまざまなシンクの設計に対応します。この治具の精密な位置決め (再現性 ±0.05 mm) により、溶接前にシンクコンポーネントのシームレスな位置合わせが保証され、弱点や漏れにつながる可能性のある隙間が最小限に抑えられます。
| モデル | WL-FS-AC75K | WL-FS-MF75K | WL-FS-MF100K |
|---|---|---|---|
| 入力電圧 | 三相380V±10% 50Hz | 三相380V±10% 50Hz | 三相380V±10% 50Hz |
| 入力電力 | 75KVA | 75KVA | 100KVA |
| 定格入力電流 | 115A | 115A | 150A |
| 定格デューティサイクル率 | 50% | 50% | 50% |
| 最大二次フローティング電圧 | DC9.75V | DC9.75V | DC11.6V |
| 二次側最大短絡電流 | 26500A | 26500A | 28000A |
| 溶接トランスの絶縁グレード | グレードF | グレードF | グレードF |
| プログラムセグメント時間調整範囲 | 0～9999秒 | 0～9999秒 | 0～9999秒 |
| コントローラーの熱調整範囲 | 15%～99% | 15%～99% | 15%～99% |
| 上部溶接砥石径 | 280mm | ||
| 下部溶接ホイールの直径 | 40mm | ||
| 溶接ホイール幅 | 3mm | ||
| 溶接ホイール回転速度 | 800～4000mm/min（調整可能） | ||
| 上部溶接ホイールのど深さ距離 | 400mm | ||
| 下部溶接ホイールのど深さの距離 | 400mm | ||
| 上下の溶接ホイールの距離 | 50mm | ||
| 空気圧 | 0.6MPa | ||
| ガス消費量 | 10m3/h | ||
| 水圧 | 0.2MPa | ||
| 水温 | 10～20℃ | ||
| 冷却水の使用量 | 800L/H | ||
シーム溶接は永久的な金属溶接の一種です。溶接の際、2 つの溶接ホイール間の溶接圧力によって溶接ホイールが回転し、溶接部と電気が駆動されます。溶接電流により局所的な加熱が発生し、連続的に重なる溶接部が形成されて連続的な溶接接合が形成され、永久溶接が実現されます。
用途には、自動車やオートバイの燃料タンクなどのケーシングが含まれます。缶などの樽。ホイール、マフラー、ラジエーター、シンクシーム溶接などのシート状の加工品。
この機械は、溶接出力電流が26KAでありながら、デューティサイクル率が50%の75KVA/100K中周波インバータDC電源を採用しています。特殊なインバータで整流された三相電源は、1000Hzの交流電圧に変換され、中周波変圧器に送られ、電流が整流されて直流溶接電流が供給されます。
