起源の場所:
中国
ブランド名:
HWASHI
証明:
CE/CCC/ISO
モデル番号:
WL-YZ-8K

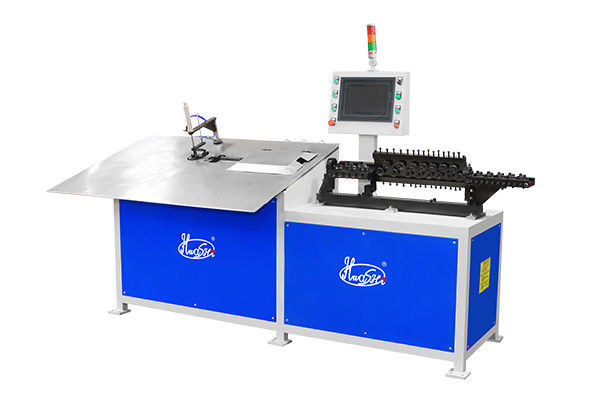

フラットブックルまたはハングフックの製造に特化した自動2Dワイヤー曲線機械の説明
自動2D屈曲 機械設計3軸構造で,線を直すメカニズム,切断メカニズム,ラインプレッシングメカニズム,形成メカニズムを含む.ストレートメカニズムは,ストレートのために上下,左右を押すためにロールの複数のセットを採用構造は,金属ワイヤの表面に軽い傷痕を保ち,金属ワイヤと半折して形成されたベースを直すことを保証します.配線形状の位置を移動するために,サーボドライブワイヤフィッティングホイールを使用して曲線の折りたたみの角度を通って機械を形成し,ワイヤのフィードメカニズムで,ワイヤが平面形に曲がります.装荷後,機器の自動操作設備構造は合理的で安定し,信頼性があり,操作が簡単で,自動化が高度で,操作者は複数のマシンを同時に管理できます.生産効率を大幅に向上させるハードウェア,ネットワークケーブル,その他の必要な特殊機器の製造業者.
自動 2D ワイヤー 折りたたみの機械の設計概念 フラットブックルまたはハングフックの製造に特化した
自動 2D ワイヤー 折りたたみ 機械の設計コンセプトは, 作業の代わりに機械を使用することです.ストレートメカニズムや模具開口なしで製造できる. 製品が平面にある限り,様々な形状が形成できます. 主に鉄線,ステンレス鋼線,銅線,アルミニウムワイヤの形状 (折りたたみ)方形,丸い,六角形,円形,様々なブックル,様々なフック,異なる円径,異なる曲がったワイヤ.
|
インテリジェント 曲がり制御システム |

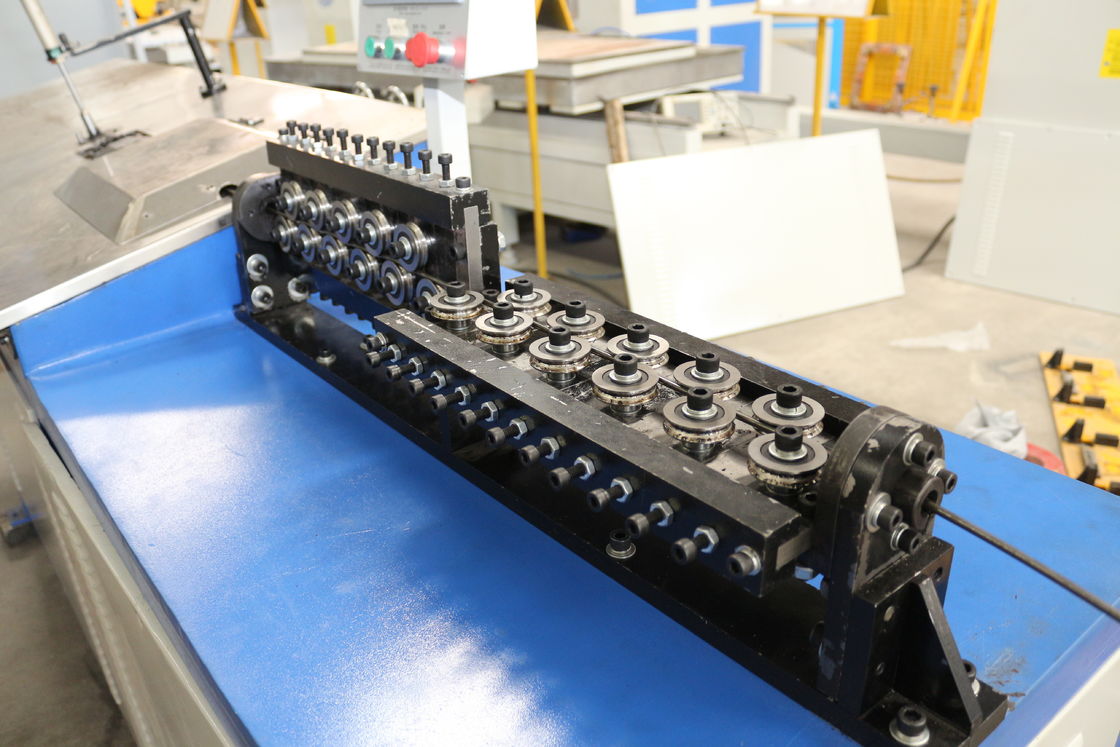

ストレイルロール |
|
自動溶接構造 |
自動磨き構造 |
自動 2D ワイヤー 折りたたみ 機械のパラメータ フレイ ブックルまたはハングフックの製造に特化した
|
2Dワイヤを折りたたむ機械の技術データ |
|||
|
機械モデル |
2から6まで |
3から8 |
5から12 |
|
ワイヤの直径範囲 |
Φ2.3~6mmの鉄線 |
Φ4-8mm 鉄線 |
Φ5-12mm 鉄線 |
|
入力電圧 |
380V 50Hz/60Hz |
||
|
サーボモーターの動力 |
合計2.6KW |
合計4.5KW |
合計7.5KW |
|
シリンダー 切断力 |
Φ7.0 鉄線 |
Φ9.0 鉄線 |
Φ12.0 鉄線 |
|
油圧範囲 |
0.3-0.6Mpa |
0.3-1Mpa |
0.3-1Mpa |
|
液体オイルモデル |
46#/68# |
||
|
ワイヤの範囲 |
丸い,四角い,平らなワイヤー (あらゆる材料のワイヤーに適している) |
||
|
配線線の長さ |
ユーザー設定によって |
||
|
データを保存する |
50のデータセット,300のアクションセット |
||
|
ワイヤの供給速度 |
50M/分 |
20M/分 |
11M/分 |
|
最大の曲がり速度 |
300 rpm/min 角度±180o |
||
|
曲げる精度 |
±0.5mm |
||
|
ワイヤの配給精度 |
±0.5mm |
±1.0mm |
|

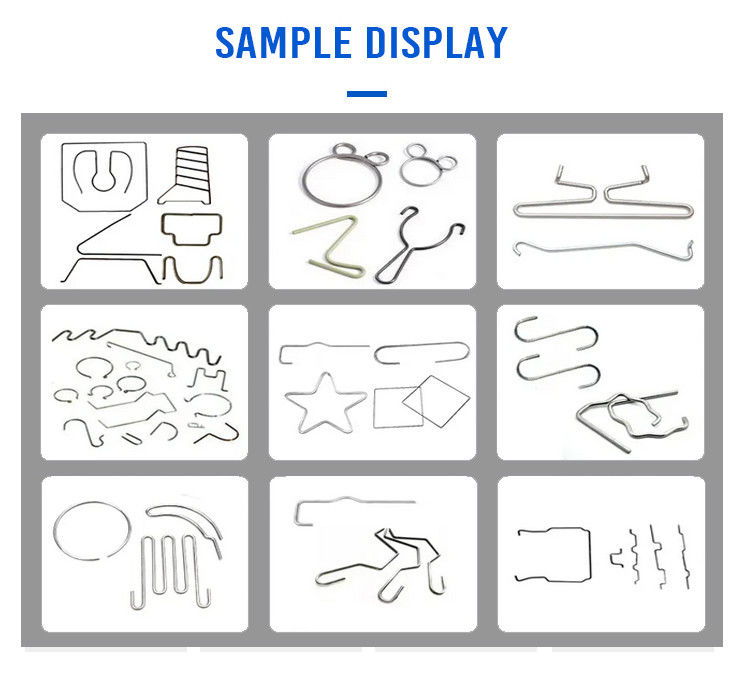

自動 2D ワイヤー 折りたたみ 機械 の 適用 と サンプル プラット ブックル または ハング フック の 製造 に 専門 の
