先進的な自動ワイヤーシェルフ溶接機ワイヤーメッシュデッキシェルフ生産ライン

先進的な自動ワイヤーシェルフ溶接機

ワイヤ・メッシュ・デッキ・シェルフ生産ライン

オートマティックワイヤシェルフ溶接機

起源の場所:

中国

ブランド名:

HWASHI

証明:

CE/CCC/ISO

送信

引用を要求しなさい

製品詳細

電気:

三相4本のワイヤー380V±10%

電源ケーブル:

120mm2,400A

制御方法:

PLC

有効溶接幅:

1200mm

有効溶接長:

1200mm

自動移動速度:

調節可能な200-500mm/s

オートマティックワイヤー充填範囲:

線線: 400-1200mm,線直径: 2-6mm

オートマティック・ワイヤー・フィール・システム番号:

2セット

ハイライト:

先進的な自動ワイヤーシェルフ溶接機

ワイヤ・メッシュ・デッキ・シェルフ生産ライン

オートマティックワイヤシェルフ溶接機

支払及び船積みの言葉

最小注文数量

1セット

価格

US $350000.00 / Set

パッケージの詳細

海にふさわしい木製のパッケージ

受渡し時間

支払いを受けた後7~30日

支払条件

L/C,T/T

供給の能力

月に50セット

Hwashi AT-MF25K マルチスポット溶接機

お問い合わせ

ビデオ

Hwashi CNC オートフィッダーシングルヘッドオーブンラック溶接機,ワイヤーメッシュ/キッチンラック自動ワイヤーメッシュスポット溶接機

お問い合わせ

ビデオ

2層フィッダーと3000mmの有効溶接長を持つキャンチレバー型ワイヤーメッシュ溶接機

お問い合わせ

ビデオ

1000mm x 1000mm溶接範囲用、二層フィーダーおよびXY軸自動移動付き自動ワイヤーメッシュ溶接機

お問い合わせ

送信

+8613380655800

marketing@hwashi.com

今接触

製品の説明

先進的な自動ワイヤーシェルフ溶接機ワイヤーメッシュデッキシェルフ生産ライン先進的な自動ワイヤーシェルフ溶接機ワイヤーメッシュデッキシェルフ生産ライン

製品説明

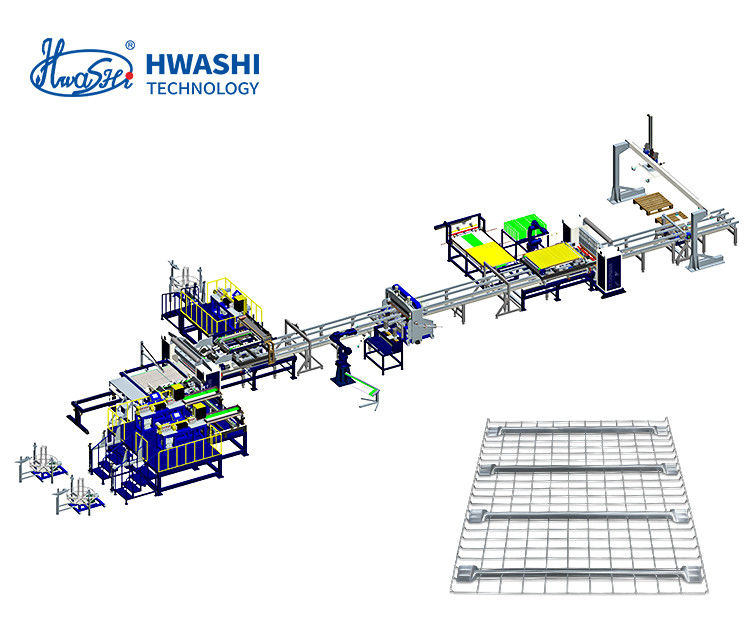

このプロジェクトのために設計された溶接生産ラインは,特にワイヤパレットラックデッキの急速な生産のために設計されています.ワイヤ網と硬化剤の完全自動生産を可能にします自動線切断,給餌,溶接,曲がり,回転,エッジトリミング,硬化器の自動給餌,溶接,そして完成品の積み重ねを達成します.線路の設計全体に 2人の操作者が必要です生産コストを削減し,手作業に関連した品質不安定性や低効率の問題に対処するのに役立ちます.生産効率と自動化レベルが著しく向上.

作業プロセス

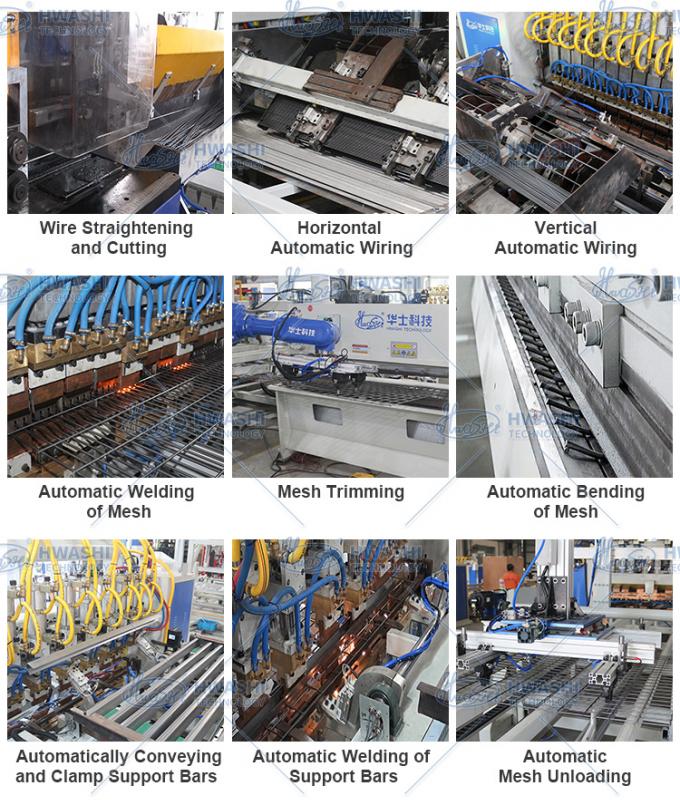

1) 高速のワイヤを直し,切断する機械は,ワイヤのコイルからワイヤを切る,そして,ワイヤーをロード ワイヤーの供給システムに自動ワイヤの充填の横線と線ワイヤ. 2) 交差線と線線線充填システムは,自動的に溶接位置にワイヤーを供給します. 3) 溶接機は自動的に溶接します. 4) 溶接後,ロボットが網を拾って,それを線切断ステーションにロードし,端を切る. 5) 切断した後,ロボットはワイヤ網をコンベアラインに戻し,折りたたみステーションに移動します. 6) 折りたたみ機械は網の片側を折ります.7)回転システムで網を回転させる折りたたむ機械は 網のもう片方を折ります8) ワイヤメッシュは固め器 (サポートバー) の溶接位置に移動します 9) 機械の腕は固め器をロードし,溶接位置に自動的に固定します. 10) 溶接機は図面に従って硬化剤の溶接を行う. 11) 溶接後,卸荷機械の腕は自動でフリップし,完成品を積み重ねます.

ポイント	データ
電気	三相四線 380V±10%
電源ケーブル	120mm2,400A
制御方法	PLC
効果的な溶接幅	1200mm
効果的溶接長	1200mm
自動移動速度	200〜500mm/s調整可能
オートマティック・ワイヤー・フィリング・レンジ	線線: 400-1200mm,線直径: 2-6mm 横線: 400-1200mm,線直径: 2-6mm
オートマティック・ワイヤー・フィール・システム番号	2セット
機械の寸法	35000mm×8000mm
空気圧	0.6MPa
冷却水	15~25°C

機械の詳細

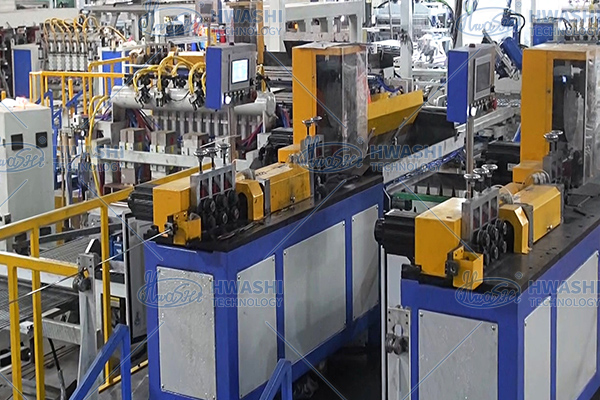

高速線切断機

自動配線システム

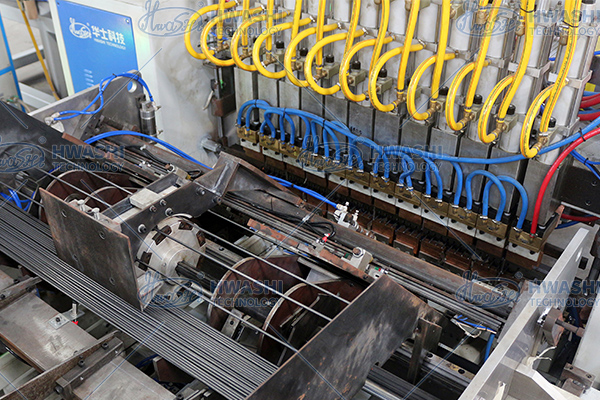

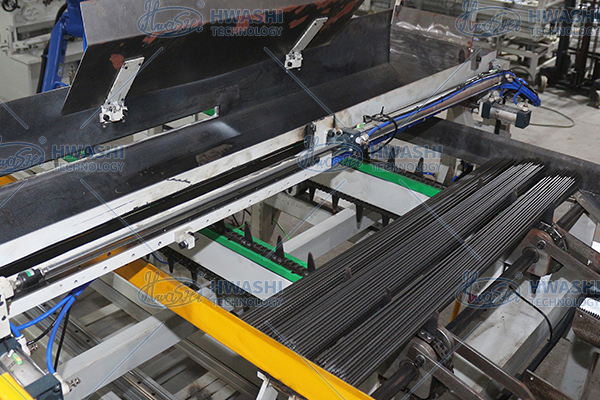

線線自動充填システム

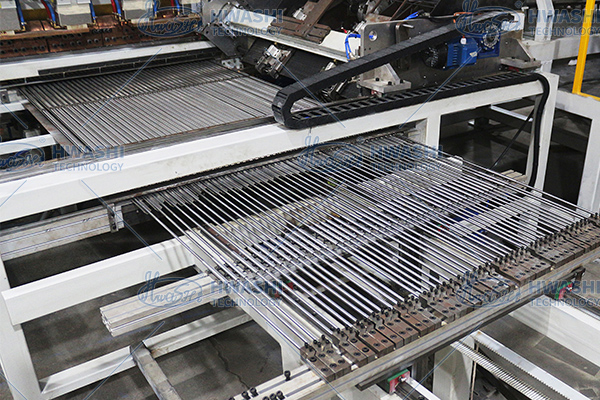

横線自動充填システム

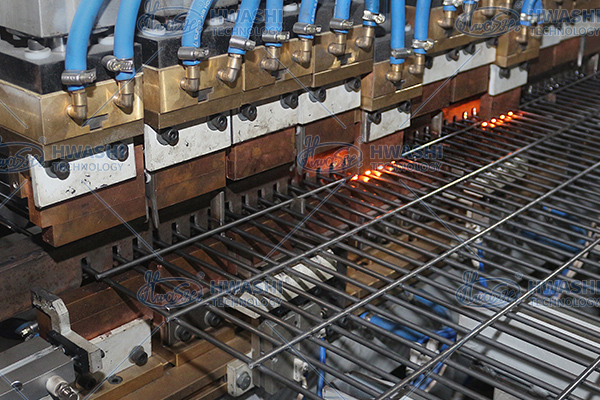

自動回線網の溶接機

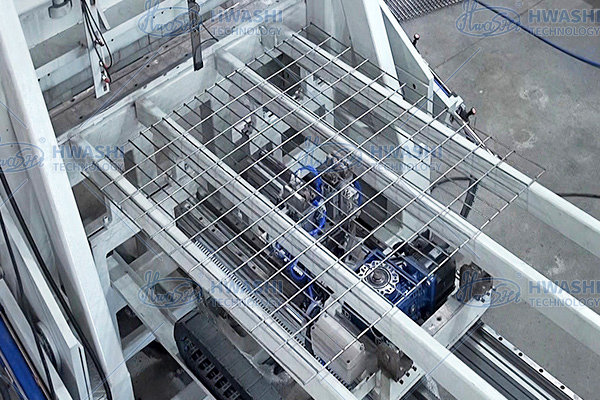

オートマティックワイヤ網移動車

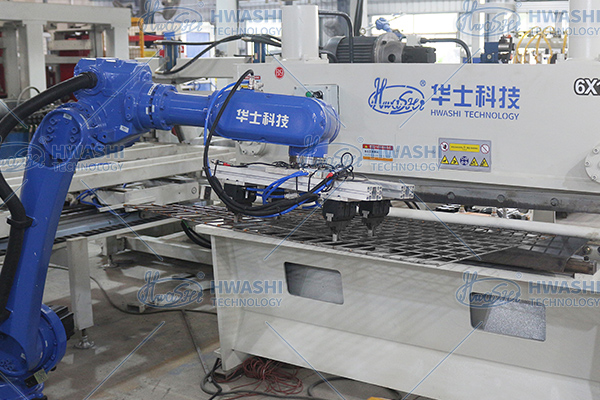

ロボットとワイヤートリミングマシン

ワイヤ網を折りたたむ機械

硬化剤 負荷システム

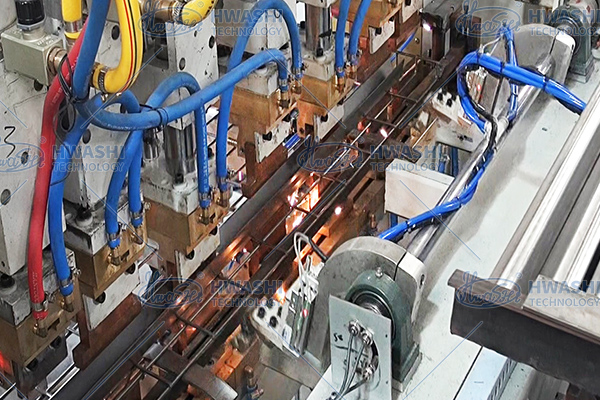

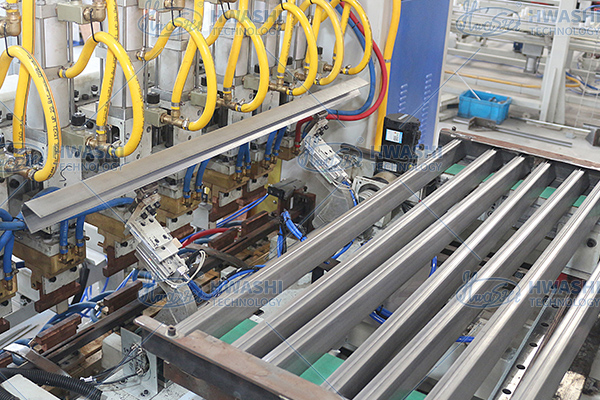

硬化溶接システム

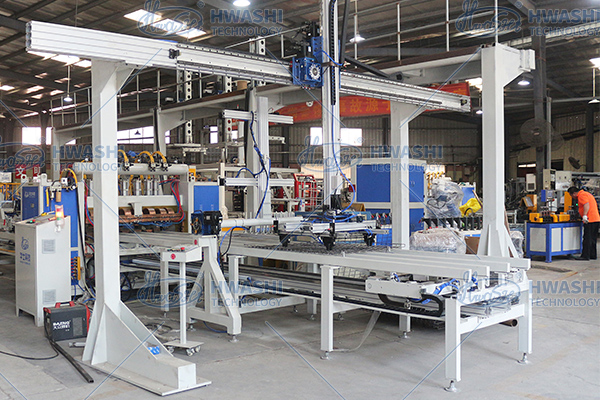

自動卸荷とスタッキング

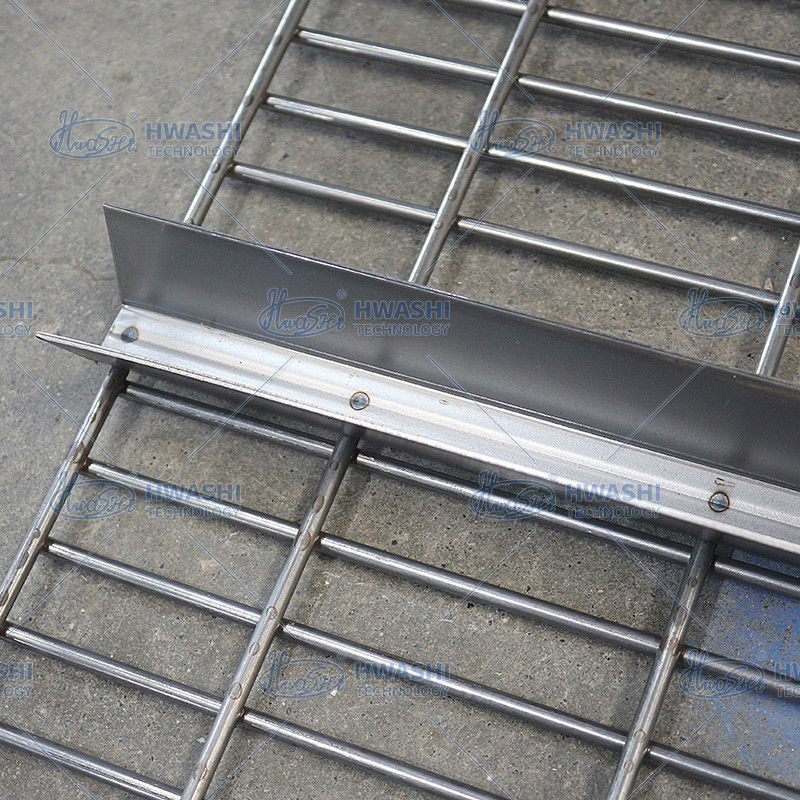

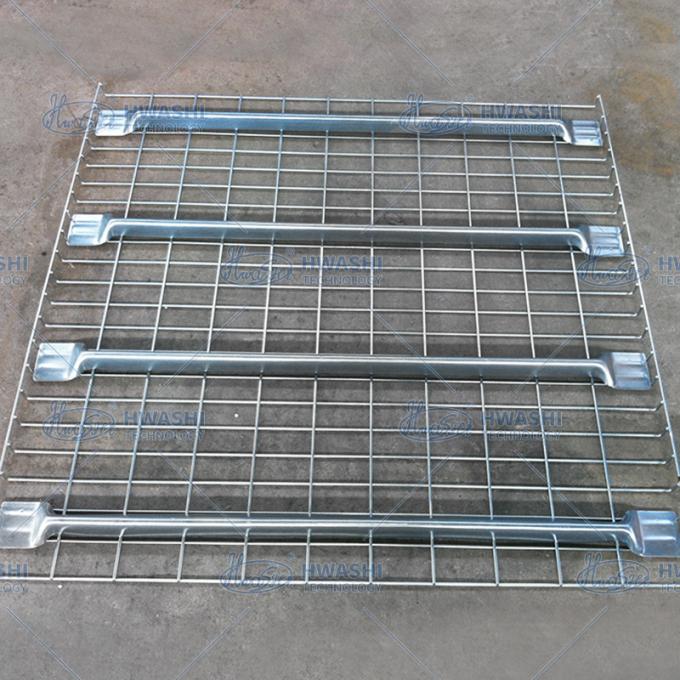

完成品
