製品の説明

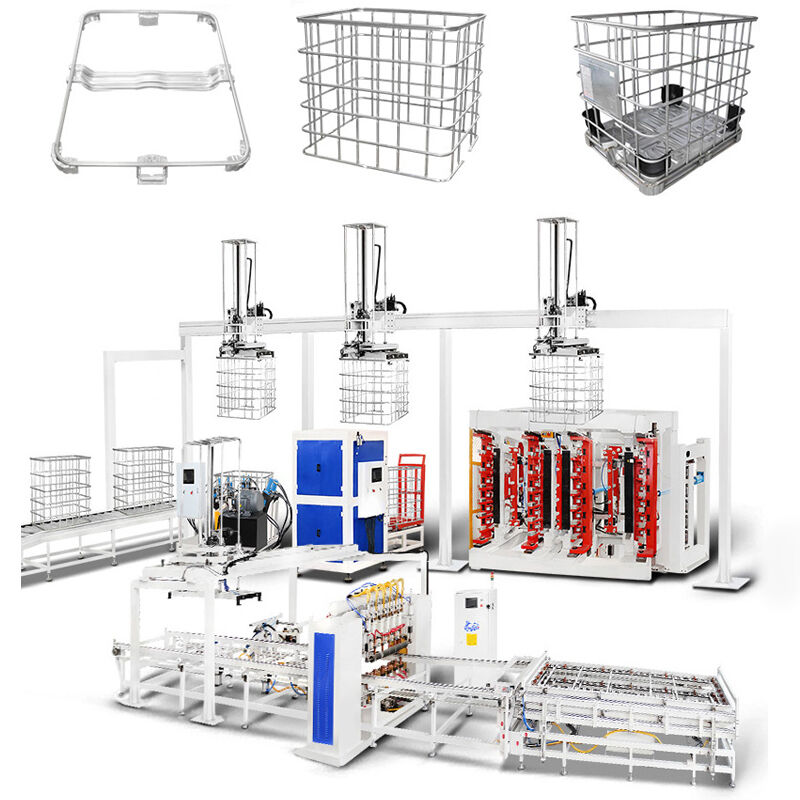

全自動IBCケージ製造機

CE/CCC認証取得の精密工学

Hwashi IBCケージ自動製造機は、製造イノベーションの頂点であり、高度な自動化技術と精密工学を組み合わせ、中間バルクコンテナ（IBC）ケージ製造のための完全なソリューションを提供します。この最先端システムは、完全に統合された自動プロセスを通じて原材料を高品位なIBCケージに変換し、卓越した品質、最大の効率、そして大幅なコスト削減を保証します。

高度な機能とテクノロジー

全自動生産ライン

自動溶接、メッシュアンロード、曲げ、ロック、穴あけ、パンチングプロセスを組み合わせた統合システム
オペレーターは3〜4名で十分
24時間年中無休の連続稼働能力
毎時80ケージの生産速度

精密工学

CNC技術を採用した複数の溶接ヘッドが同時に稼働し、卓越した精度と一貫性を実現
均一な結果を得るための6〜7個の溶接ヘッド
±0.1mmの寸法精度
ケージあたり60秒のサイクルタイム

AI搭載品質保証

生産異常をリアルタイムで検出し修正するインテリジェントな欠陥検出システム
自動パラメータ調整
リアルタイム監視と分析
一貫した品質管理

メイン溶接フレーム

4セットのMFトランスが6セットの溶接電極を制御し、各溶接ポイントで最適な溶接品質を保証します。二重ピアノスタイルの溶接技術により、溶接プロセスが大幅に迅速化されます。各金属メッシュは1分以内に完成します。設計には、平坦な溶接位置を保証するための上下エアシリンダーが組み込まれています。さらに、溶接電極はネジ設計を採用しており、使用ごとに耐久性が向上します。

6ヘッドIBCフレーム自動溶接機

溶接電源システムは、4セットの高度なMF DC電源を備えており、6つの異なるスポットでの同時溶接を可能にします。二層フィクスチャフィーダーは、一方のフィクスチャが溶接に従事している間に、もう一方のフィクスチャがシームレスに材料をロードできるため、運用効率を高めます。

フラットチューブメッシュと確実な溶接品質

溶接装置は、チューブを独特のフラットメッシュ構成に変換し、比類のない強度と堅牢な品質の溶接を保証します。溶接プロセスは約60秒で効率的に完了します。

垂直二段式IBCフレーム曲げ機

IBCケージフレーム二段式曲げ機は、高精度な曲げ、安定した操作、および顕著な効率を保証します。

曲げ機は、約20〜25秒でフラットメッシュを正確に正方形のフレームに変換します。

曲げビームの特徴

CNC加工された曲げビームにより、正確な曲げ角度を実現
曲げビーム上の各金型は約3mm上下に調整可能で、曲げ範囲を広げます
120度の金型設計により、各曲げ角度がよりスムーズになります

曲げフレーム構造

機械フレームは、厚い鋼柱とドア型のカバーパネルを備えた堅牢な長方形設計を採用しており、卓越した強度と安定性を保証します。

油圧ステーション

パレットタンクメッシュの曲げ専用に設計されたIBC曲げ機は、それらを正確な寸法（1200±5mm）*（1000±5mm）の長方形フレームに成形します。

IBCケージフレームロック機

一体型ユニットとして細心の注意を払って製造されており、挿入精度、強力なロック強度、および安定性と効率のシームレスな融合を誇ります。

ロック効率と品質

異なるIBC金属ケージ設計に合わせて調整可能なクリンチアーム
油圧および空圧設計により、機械効率が向上
パイプの両側を自動で接合するように設計
油圧クリンチ金型により、ひび割れを防ぐタイトなクリンチスポットを作成
自動送り装置を備えた油圧ステーションにより、スムーズな生産を保証

IBCケージフレーム穴あけ・パンチング機

フレームに穴を開け、完成したフレームをベースフレームに固定するために使用されます。油圧駆動プロセスは約25〜30秒で完了します。

穴あけ効率と品質

プレス金型付きプレスヘッド
油圧ステーション
パンチングヘッド位置決めパネル
左右、前後調整可能なパネルにより、より広い位置決め範囲を実現

IBCケージベースフレーム溶接機

設計は水平構造と7つの溶接ヘッドを採用し、ベースフレームの溶接を完了します。オペレーターは製品のロードとアンロードを行うだけで、機械が自動溶接を実行します。

製品の特徴

ベースフレーム溶接用の水平構造と7つの溶接ヘッド
溶接済みパレットの自動アンロード
品質と生産速度を向上させるための3セットのMF DC 250KVA電源
手作業による溶接品質の不安定性の問題を解決
生産速度と自動化レベルの向上

技術仕様

製品名	IBCフレーム生産ライン	スタイル	単列/複列
最大溶接幅	1200mm	最大溶接長	4250mm
ブランド	Hwashi	色	青/黄/カスタム
搭載電力	350kVA/400kVA	製品の場所	中国浙江省
電圧	3p 380V	素材	亜鉛メッキパイプ
パイプの厚さ	1-2mm	デューティサイクル	20%
パイプの直径	14-20mm	周波数	50HZ/60HZ
パイプのロード方法	手動/2名	ケーブルサイズ	≥70mm²
作業能力	350-450（480-550）個/8時間	エアパイプサイズ	G1
労働力需要	2〜3名	ウォーターパイプサイズ	G1 1/4

タンク送りシステムの特徴

ブロー成形機ワークショップとケージワークショップを分離している工場に適しています
テストタンクはコンベアでケージワークショップに輸送され、人的介入は不要です
IBC曲げ、クリンチ、パンチング済みケージ配置エリアを含む
溶接済みパレット保管エリア
自動パレット組み立て経路
パレット溶接
回転ケージとパレット組み立てエリアの安全通路
パレットプレート保管エリア/自動供給

Hwashiを選ぶ理由

溶接および自動化技術における20年以上の経験
国際品質基準に準拠したISO 9001認証およびCE承認
24時間年中無休のテクニカルサポートと包括的なアフターサービス
お客様固有の生産ニーズに合わせたカスタマイズ可能なソリューション
IoT統合機能を備えたインダストリー4.0対応
