製品の説明

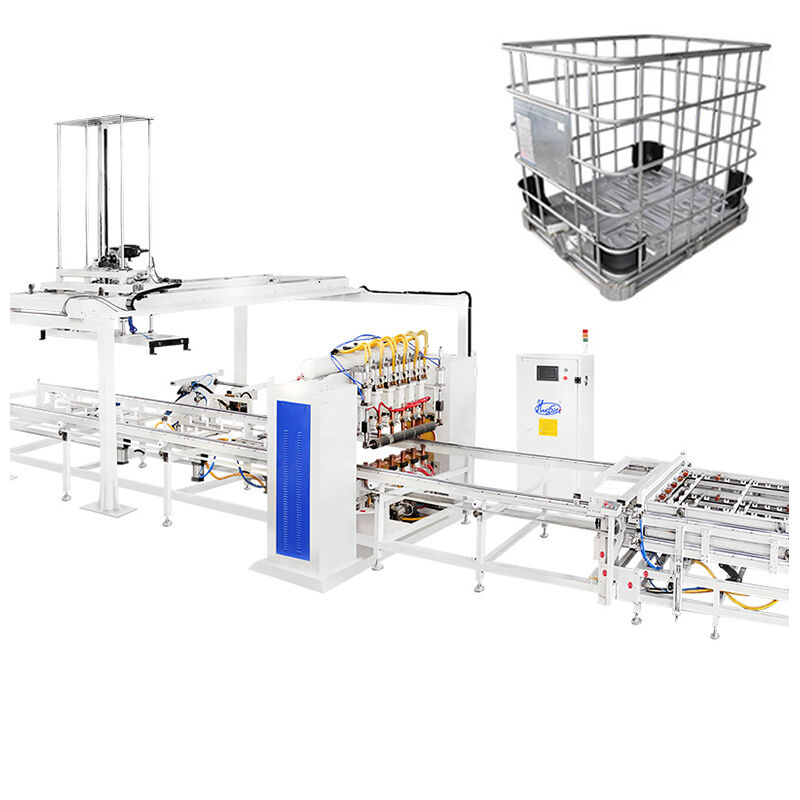

完全に自動化されたIBCケージ製造機

Hwashi IBCケージ自動製造機は、高度な自動化技術と精密工学を組み合わせ、中間バルクコンテナ（IBC）ケージ製造のための完全なソリューションを提供する製造革新の頂点です。この最先端システムは、原材料を高品質のIBCケージに変換し、完全に統合された自動化プロセスにより、卓越した品質、最大の効率、および大幅なコスト削減を保証します。

高度な生産能力

溶接、メッシュアンロード、曲げ、ロック、穴あけ、パンチングプロセスを統合した全自動生産ライン

完全な操作には3〜4人のオペレーターのみが必要

24時間年中無休の連続稼働能力

毎時80個の生産レート

国際品質基準のCEおよびCCC認証

精密工学の卓越性

CNC技術による複数の溶接ヘッドの同時稼働

均一な溶接結果のための6〜7個の溶接ヘッド

±0.1mmの寸法精度

ケージサイクルタイムあたり60秒

AI搭載の品質保証

リアルタイムの異常識別によるインテリントな欠陥検出システム

一貫した品質のための自動パラメータ調整

リアルタイム監視と生産分析

メイン溶接フレーム技術

4セットのMFトランスが6セットの溶接電極を制御し、各溶接ポイントで最適な溶接品質を保証します。二重ピアノスタイルの溶接技術により、溶接プロセスが大幅に迅速化されます。各金属メッシュは1分以内に完了できます。設計には、平坦な溶接位置を保証するための上下エアシリンダーが組み込まれており、ねじ設計の溶接電極は耐久性を高めます。

6ヘッドIBCフレーム自動溶接機

溶接電源システムは、4セットの高度なMF DC電源を備えており、6つの異なるスポットでの同時溶接を可能にします。デュアルレイヤーフィクスチャフィーダーは、運用効率を高めます。一方のフィクスチャが溶接に従事している間、もう一方のフィクスチャはシームレスに材料をロードできます。

フラットチューブメッシュ溶接品質

溶接装置は、チューブを独特のフラットメッシュ構成に変換し、比類のない強度と堅牢な品質の溶接を保証します。溶接プロセスは約60秒で効率的に完了します。

垂直二段曲げ機

IBCケージフレームデュアルステーション曲げ機は、高精度な曲げ、安定した操作、および顕著な効率を保証します。フラットメッシュを約20〜25秒で正確に正方形のフレームに変換します。

曲げビームの特徴

CNC加工された曲げビームにより、正確な曲げ角度を保証

各金型は上下に3mm調整可能で、曲げ範囲を広げます

120度の金型設計により、滑らかな曲げ角度を実現

厚い鋼柱を備えた堅牢な長方形フレーム設計により、卓越した安定性を実現

油圧システム

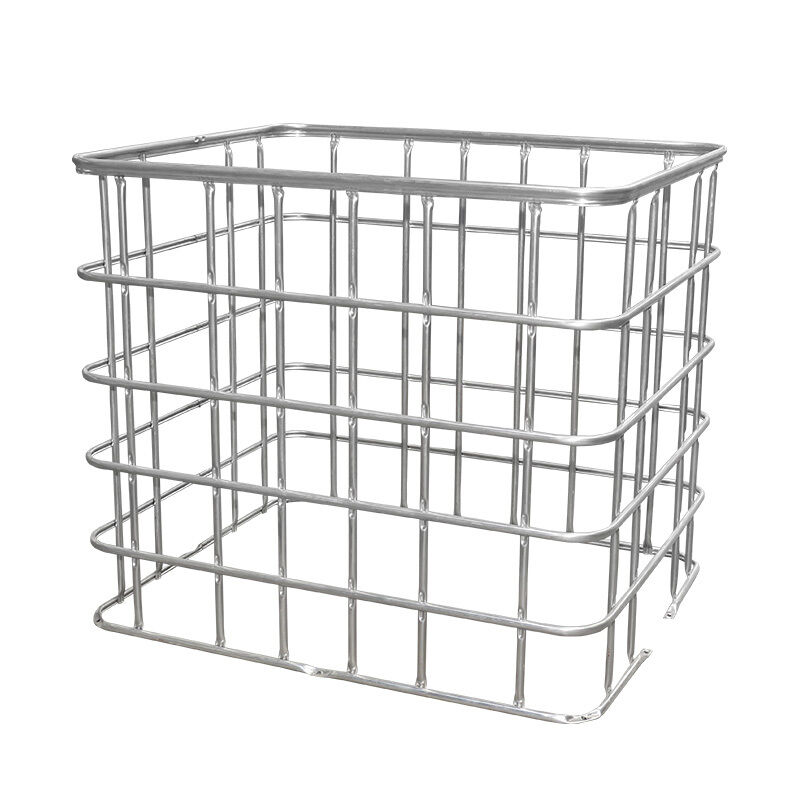

パレットタンクメッシュの曲げ専用に設計されたIBC曲げ機は、それらを正確な寸法（1200±5mm）*（1000±5mm）の長方形フレームに成形します。

IBCケージフレームロック機

統合されたユニットとして細心の注意を払って製造され、挿入時の卓越した精度、強力なロック強度、および安定性と効率のシームレスな融合を誇ります。

ロック効率と品質

異なるIBC金属ケージ設計に合わせて調整可能なクリンチングアーム

油圧および空圧設計により、機械効率が向上

パイプの両側を自動で接合するように設計

油圧クリンチング金型により、ひび割れを防ぐタイトなクリンチングスポットを作成

自動送り装置を備えた油圧圧力ステーションにより、スムーズな生産を保証

IBCケージフレーム穴あけ・パンチング機

フレームに穴を開け、完全なフレームをベースフレームに固定するために使用されます。油圧駆動プロセスは約25〜30秒で完了します。

穴あけ効率と品質

一貫した穴形成のためのプレス金型を備えたプレスヘッド

信頼性の高い電力のための油圧ステーション

精密なパンチングヘッド位置決めパネル

左右、前後調整可能なパネルにより、より広い位置決め範囲を実現

IBCケージベースフレーム溶接機

水平構造と7つの溶接ヘッドを採用し、ベースフレームの溶接を完了します。オペレーターは製品のロードとアンロードを行うだけで、機械が自動溶接を実行します。

ベースフレーム溶接の特徴

ベースフレーム溶接用の水平構造と7つの溶接ヘッド

溶接済みパレットの自動アンロード

品質と生産率向上のための3セットのMF DC 250KVA電源

手作業による溶接品質の不安定性の問題を解決

生産率と自動化レベルの向上

技術仕様

製品名	IBCフレーム生産ライン	スタイル	シングルロー/ダブルロー
最大溶接幅	1200mm	最大溶接長	4250mm
ブランド	Hwashi	色	青/黄/カスタム
装備電力	350kVA/400kVA	製品の場所	中国浙江省
電圧	3p 380V	材料	亜鉛メッキパイプ
パイプの厚さ	1-2mm	デューティサイクル	20%
パイプの直径	14-20mm	周波数	50HZ/60HZ
パイプのロード方法	手動/2人の労働者	ケーブルサイズ	≥70mm²
作業能力	350-450（480-550）個/8時間	エアパイプサイズ	G1
労働需要	2〜3人の労働者	ウォーターパイプサイズ	G1 1/4

タンク送りシステムの特徴

ブロー成形機ワークショップとケージワークショップを分離している工場に適しています

テストタンクは、人間の介入なしにコンベアでケージワークショップに輸送されます

IBC曲げ、クリンチング、パンチング済みケージ配置エリアが含まれます

溶接済みパレット保管エリア

自動パレット組み立てパス

パレット溶接

回転ケージとパレット組み立てエリアの安全通路

パレットプレート保管エリア/自動供給

Hwashiを選ぶ理由

溶接および自動化技術における20年以上の経験

ISO 9001認証およびCE承認による国際品質基準

24時間年中無休のテクニカルサポートと包括的なアフターサービス

お客様の特定の生産ニーズに合わせたカスタマイズ可能なソリューション

IoT統合機能によるインダストリー4.0対応
