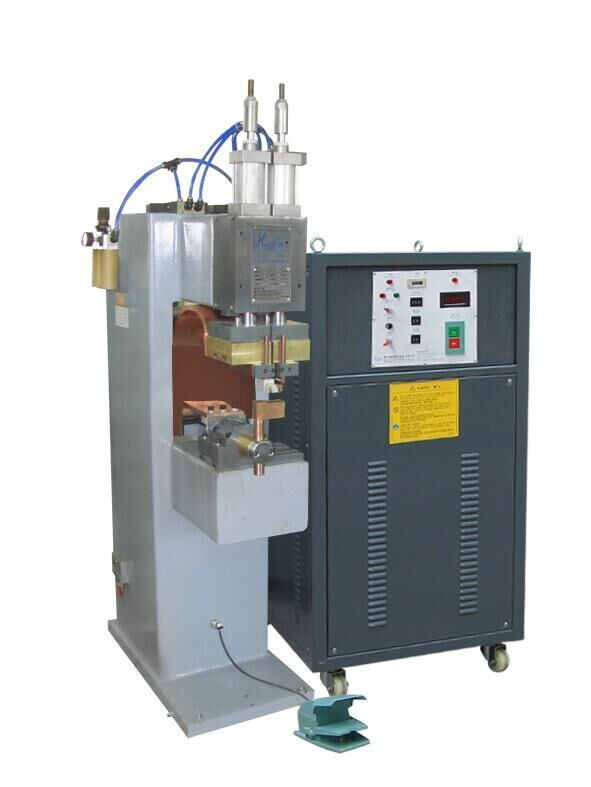

フットペダル操作付きステンレス鋼用空圧自動スポット溶接機

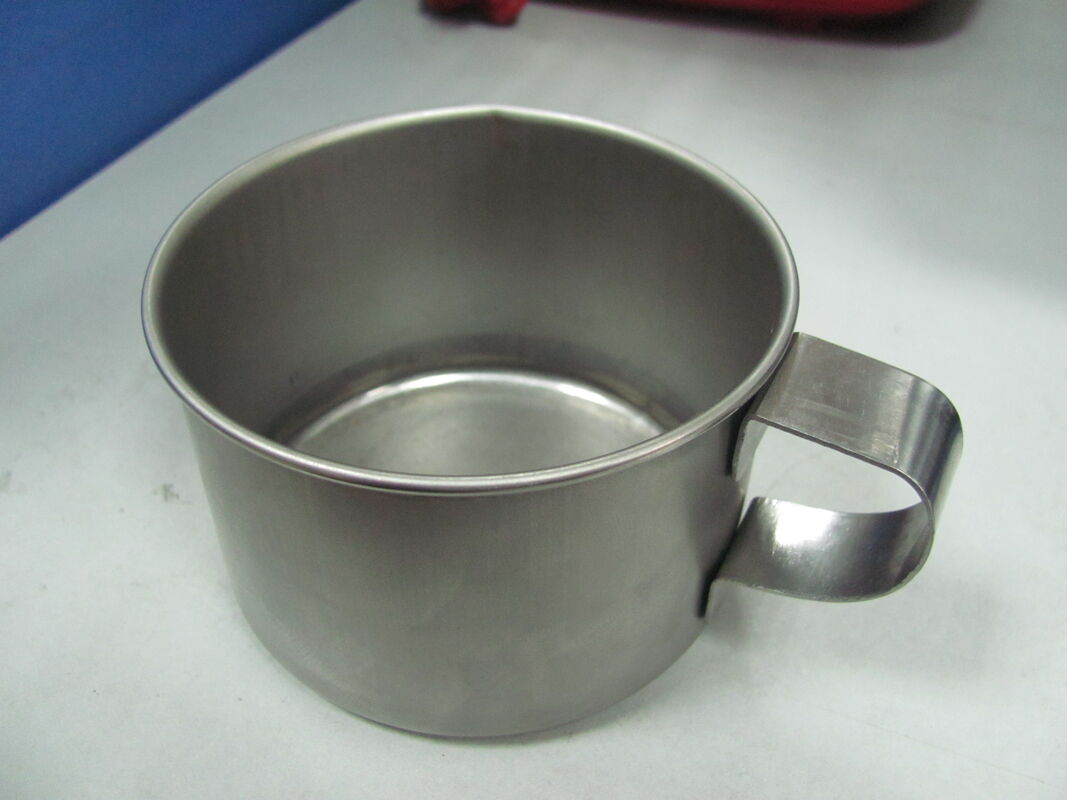

Hwashi 両頭コンデンサ放電スポット溶接機 WL-CD-7K のご紹介— ステンレス鋼の調理器具、ハードウェア、金属家具、およびコーティングされた材料の高品質スポット溶接用に設計された高精度エネルギー貯蔵溶接システム。タンデムデュアルヘッド放電、コンデンサエネルギー貯蔵技術、および空気圧加圧を特徴とするこの機械は、両面にきれいで跡のない溶接を同時に実現し、研削は必要ありません。

WL-CD-7Kは、双頭コンデンサ放電（CD）スポット溶接機完璧な溶接外観と構造強度を求めるメーカー向けに設計されています。従来のACスポット溶接機とは異なり、コンデンサの放電原理はエネルギーをゆっくりと蓄え、20ミリ秒未満で瞬時に放出し、最小限の熱拡散で溶接点に大電流を集中させます。

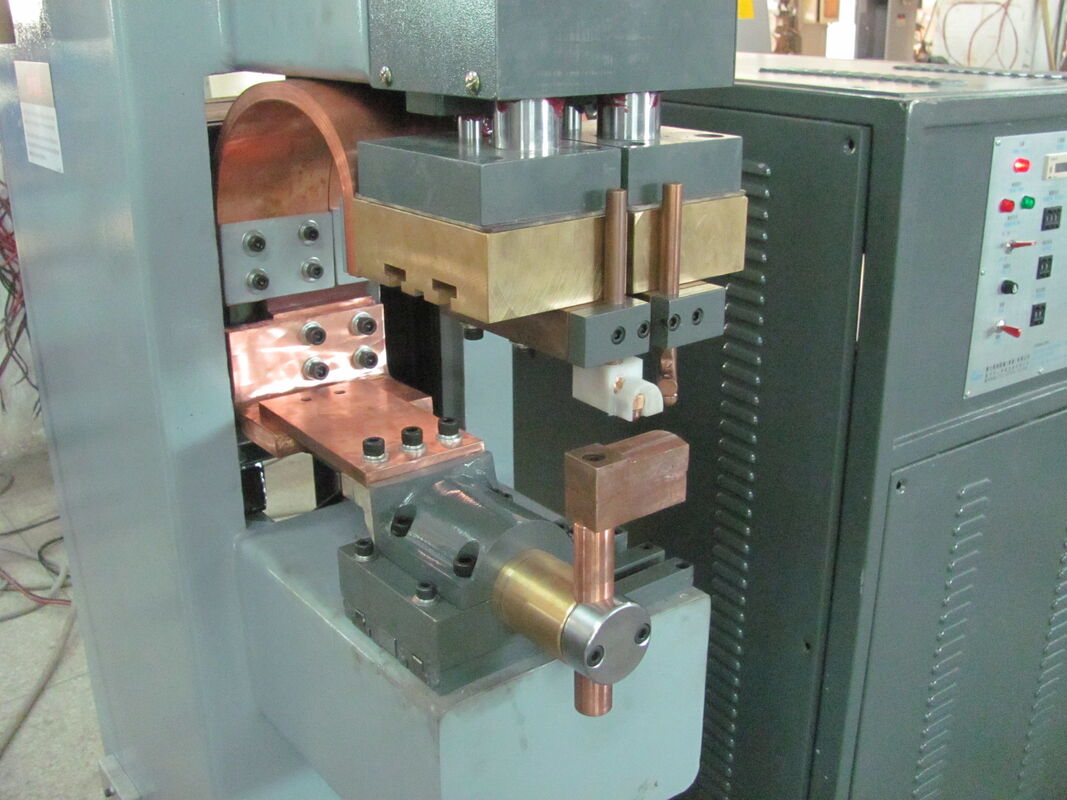

のデュアルヘッドタンデム溶接構成塗料、PET保護フィルム、またはメッキでコーティングされたワークピースを、表面仕上げを損傷することなく溶接するという重要な課題を解決します。両方のヘッドが同時に放電し、2 つの溶接点を 1 回のストロークで完了するため、サイクル タイムを 2 倍にすることなくスループットを 2 倍にします。

と800kgの空気圧電極力、4500Jエネルギー出力、 そして±1Vまでの精度のデジタル電圧制御、WL-CD-7K は、長期にわたる生産工程にわたって一貫した再現可能な溶接を実現します。変圧器に水冷が不要なので、運用コストとメンテナンスの複雑さが軽減されます。

WL-CD-7Kは、コンデンサ放電溶接の原理— 「低速充電、即時リリース」:

1. 充電フェーズ— 小電力トランスは、コンデンサバンク（42,000μF）をプリセット電圧（0～425V調整可能）まで充電し、グリッドからの電流を最小限に抑えます。
2. 放電段階— 目標電圧に到達すると、コンデンサバンクは溶接変圧器を介して蓄えられたエネルギーを20ms未満のバーストで放出し、最大数千アンペアのピーク電流を生成します。
3. 溶接部の形成— 集中したエネルギーにより、熱が周囲の材料に拡散する前に接触点で金属が溶解および溶融するため、変形や変色が最小限に抑えられます。
4. デュアルヘッドタンデム— 両方の溶接ヘッドが反対側から同時に発射され、バランスの取れた圧力が確保され、ワー​​クピースの片側に溶接跡が残ります。
